Home / কাপ মেশিন সিরিজ
কাপ মেশিন সিরিজ
শিল্প ও বাণিজ্যের উৎপাদন ও বিক্রয়
  • সহায়ক সরঞ্জাম
    চিলার 15F

    রেফ্রিজারেন্ট: R22

    কুলিং ফ্যান: 0.55kw*2

    জলের ট্যাঙ্কের আয়তন: 150L

    রেটেড পাওয়ার: 13.6 কিলোওয়াট

    পাওয়ার সাপ্লাই: 3PH-380V/50Hz

    মাত্রা: L1500xW850xH1450mm

    ওজন: 750 কেজি

  • সহায়ক সরঞ্জাম
    এয়ার ট্যাঙ্ক 1m³

    আয়তন: 1.0m³

    চাপ: 0.8 এমপিএ

    ডিজাইন তাপমাত্রা: 150 ℃

    মোট উচ্চতা: 2400 মিমি

    অভ্যন্তরীণ ব্যাস: 800 মিমি

    রিলিফ ভালভ ইন্টারফেস: Rp 11/2

    ড্রেন ভালভ ইন্টারফেস: R 1/2

  • সহায়ক সরঞ্জাম
    বায়ু সংকোচকারী
    - রেসার
    টাকা-3.6

    কাজের চাপ: 0.8 এমপিএ

    এয়ার ডিসপ্লেসম্যান: 3.6m³/মিনিট

    মোটর পাওয়ার: 3PH-380V/50Hz

    মাত্রা: 1150x900x1350 মিমি

    পাওয়ার সাপ্লাই: 3PH-380V/50Hz

    কুলিং পদ্ধতি: এয়ার-কুলড

    লুব্রিকেন্ট পরিমাণ: প্রায় 27L

প্রধান প্রযুক্তিগত প্যারামিটার
মডেল
গঠন এলাকা 750 x 480 মিমি 650 মিমি x 320 মিমি
গঠনের গভীরতা (সর্বোচ্চ) 125-180 মিমি 125-180 মিমি
শীট বেধ 0.3-1.8 মিমি 0.3-1.8 মিমি
গঠনের গতি (সর্বোচ্চ) 30 বার/মিনিট 25-30 বার/মিনিট
বায়ু চাপ 0.6-0.8mpa 0.6-0.8mpa
বায়ু খরচ 3.0 m³/মিনিট 2.0 m³/মিনিট
জল খরচ 0.7 m³/ঘণ্টা 0.5 m³/ঘণ্টা
পত্রকের প্রস্থ (সর্বোচ্চ) 760 মিমি 650 মিমি
উপযুক্ত শীট পিপি, পিএস, হিপস, পিইটি, পিভিসি, পিএলএ ইত্যাদি পিপি, পিএস, হিপস, পিইটি, পিভিসি, পিএলএ ইত্যাদি
পাওয়ার সাপ্লাই AC 380V, 50Hz, তিন-ফেজ, ফোর-ওয়্যার AC 380V, 50Hz, তিন-ফেজ, ফোর-ওয়্যার
শক্তি ব্যবহার করেছে 98Kw 69 কিলোওয়াট
হারের ক্ষমতা 140Kw 98Kw
পদ্ধতি গরম করা, গঠন করা এবং বর্জ্য পুনর্ব্যবহার করাকে এক ভাগ করা গরম করা, গঠন করা এবং বর্জ্য পুনর্ব্যবহার করাকে এক ভাগ করা
মাত্রা L8500*W2200*H3100mm L6000*W2000*H2700mm
ওজন প্রায় 6.5T প্রায় 5T
মডেল
গঠন এলাকা
গঠনের গভীরতা (সর্বোচ্চ)
শীট বেধ
গঠনের গতি (সর্বোচ্চ)
বায়ু চাপ
বায়ু খরচ
জল খরচ
পত্রকের প্রস্থ (সর্বোচ্চ)
উপযুক্ত শীট
পাওয়ার সাপ্লাই
শক্তি ব্যবহার করেছে
হারের ক্ষমতা
পদ্ধতি
মাত্রা
ওজন
750 মিমি x 480 মিমি
125-180 মিমি
0.3-1.8 মিমি
30 বার/মিনিট
0.6-0.8mpa
3.0 m³/মিনিট
0.7 m³/ঘণ্টা
760 মিমি
পিপি, পিএস, হিপস, পিইটি, পিভিসি, পিএলএ ইত্যাদি
AC 380V, 50Hz, তিন-ফেজ, ফোর-ওয়্যার
98Kw
140Kw
বর্জ্য পুনর্ব্যবহারযোগ্যকে একটিতে গরম করা, গঠন করা এবং কাটা
L8500*W2200*H3200mm
প্রায় 6.5T
750 মিমি x 480 মিমি
125-180 মিমি
0.3-1.8 মিমি
30 বার/মিনিট
0.6-0.8mpa
3.0 m³/মিনিট
0.7 m³/ঘণ্টা
760 মিমি
পিপি, পিএস, হিপস, পিইটি, পিভিসি, পিএলএ ইত্যাদি
AC 380V, 50Hz, তিন-ফেজ, ফোর-ওয়্যার
98Kw
140Kw
বর্জ্য পুনর্ব্যবহারযোগ্যকে একটিতে গরম করা, গঠন করা এবং কাটা
L8500*W2200*H3200mm
প্রায় 6.5T
  • উচ্চ সুরক্ষা
  • উচ্চ স্থিতিশীলতা
  • নিচু শব্দ
  • কম শক্তি
    খরচ
  • উচ্চ দর
  • সম্পূর্ণরূপে স্বয়ংক্রিয়

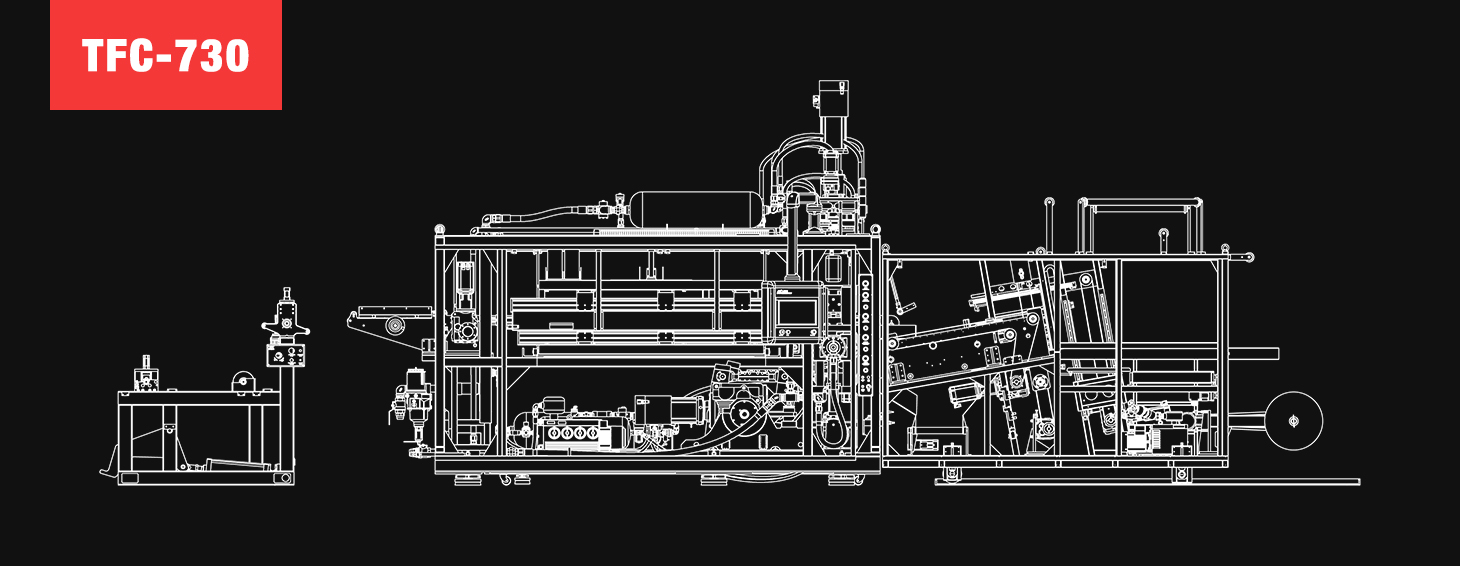

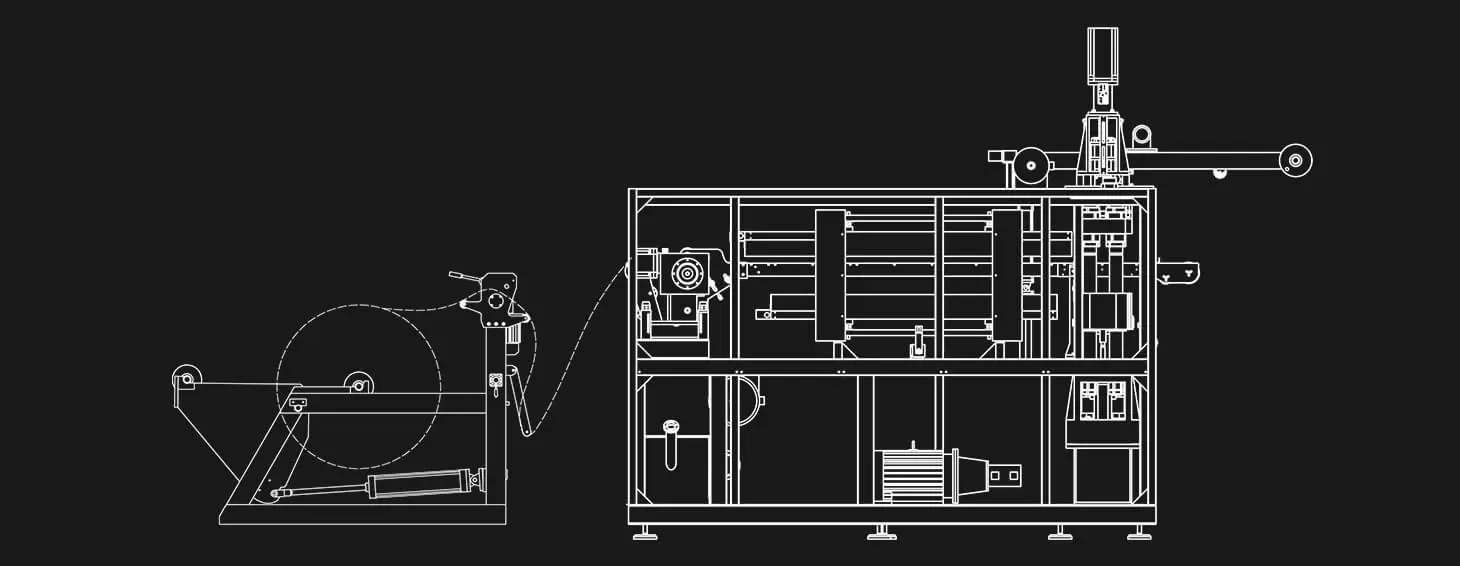

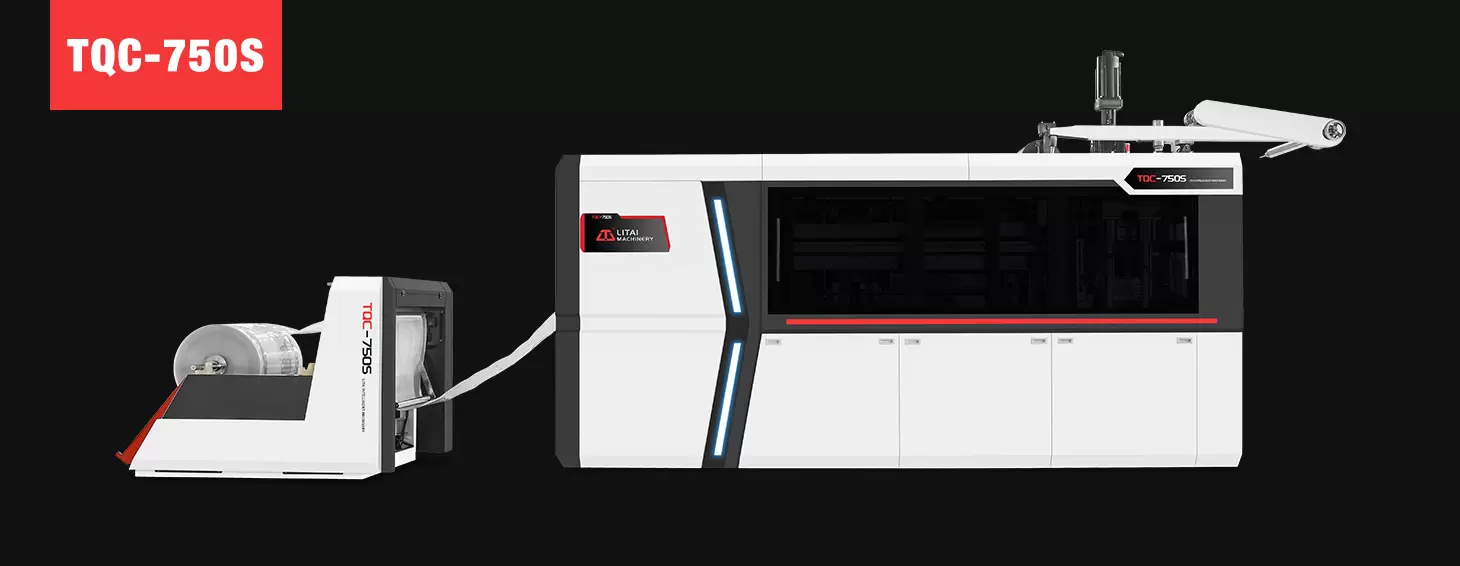

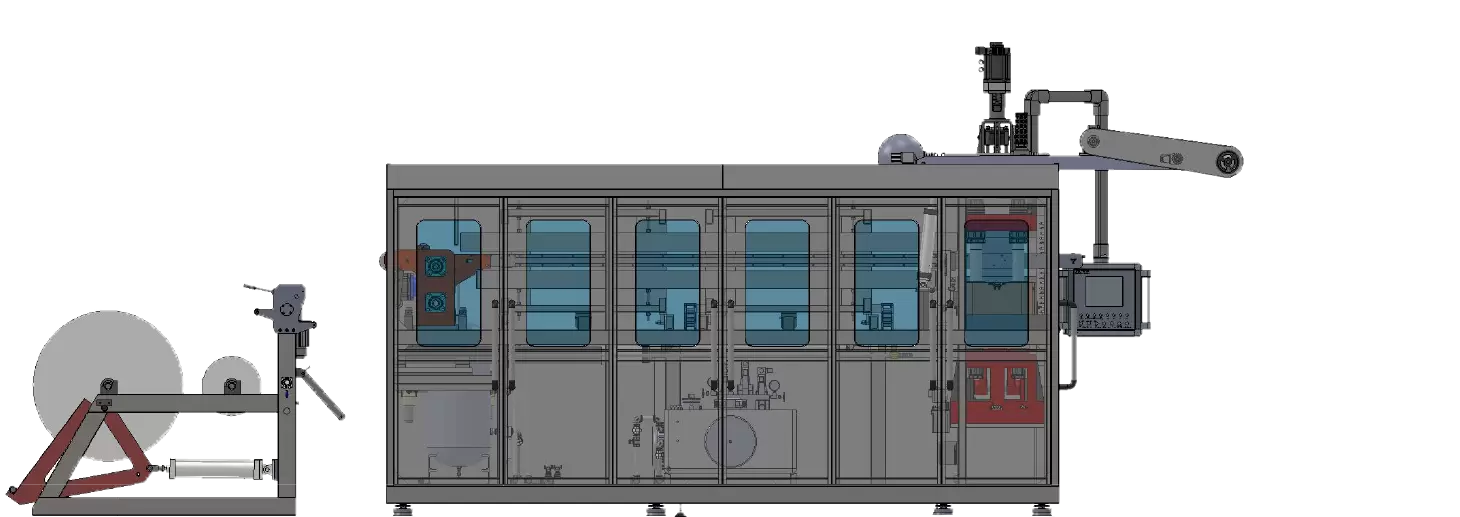

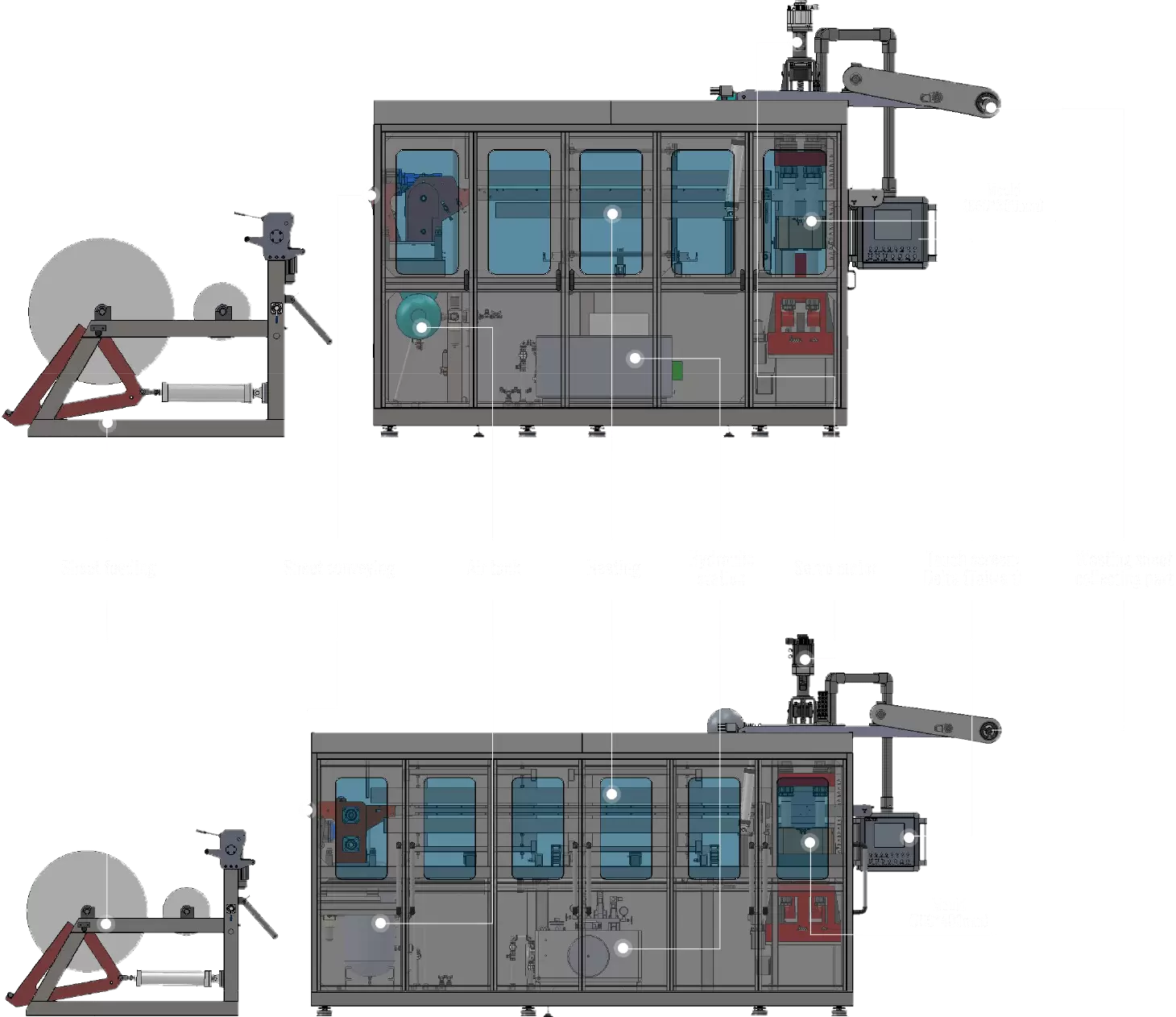

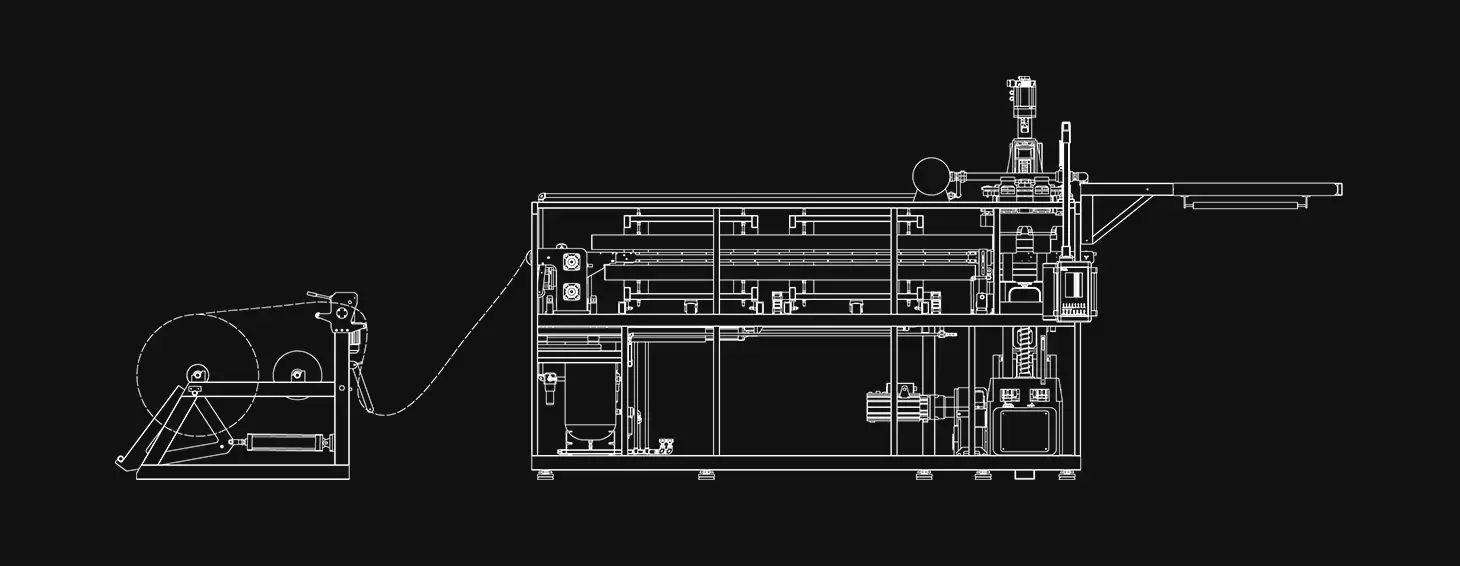

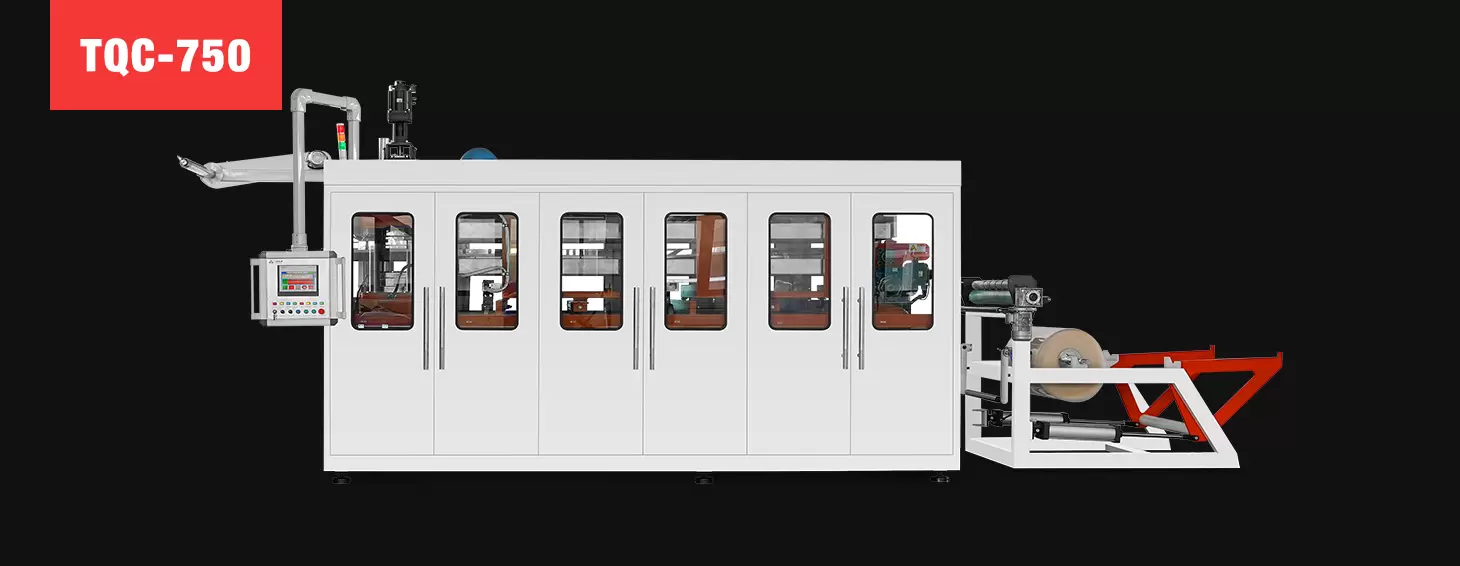

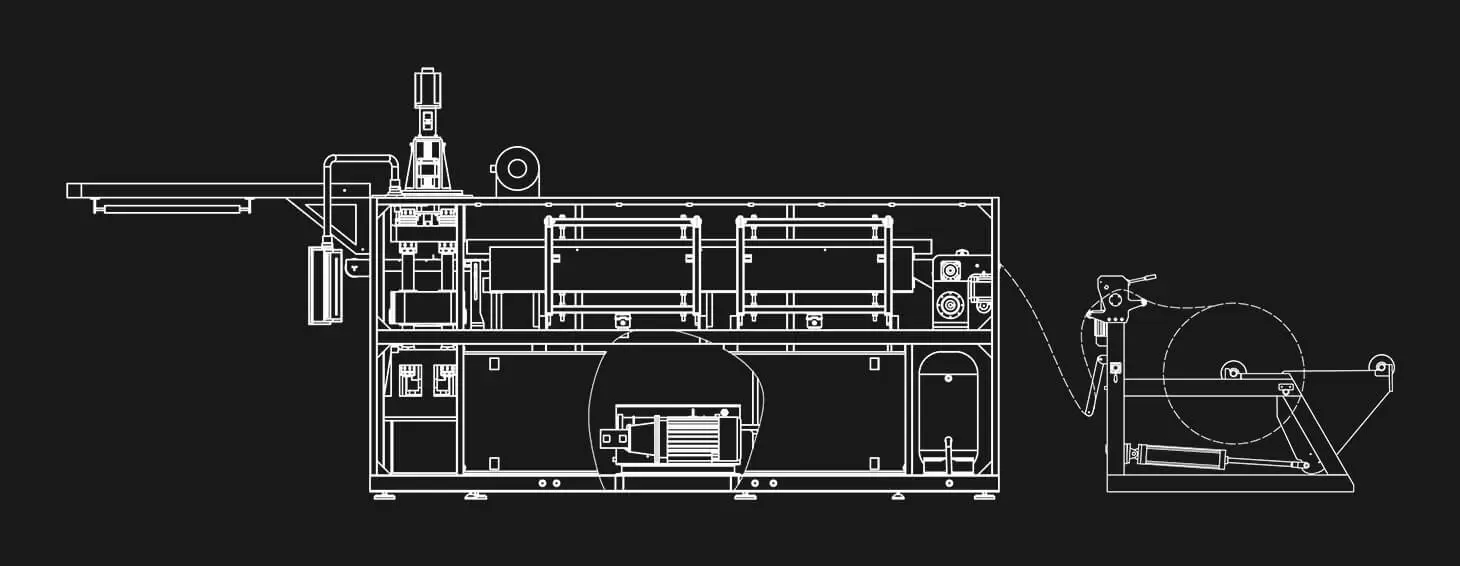

লাইন ডায়াগ্রাম TQC-750

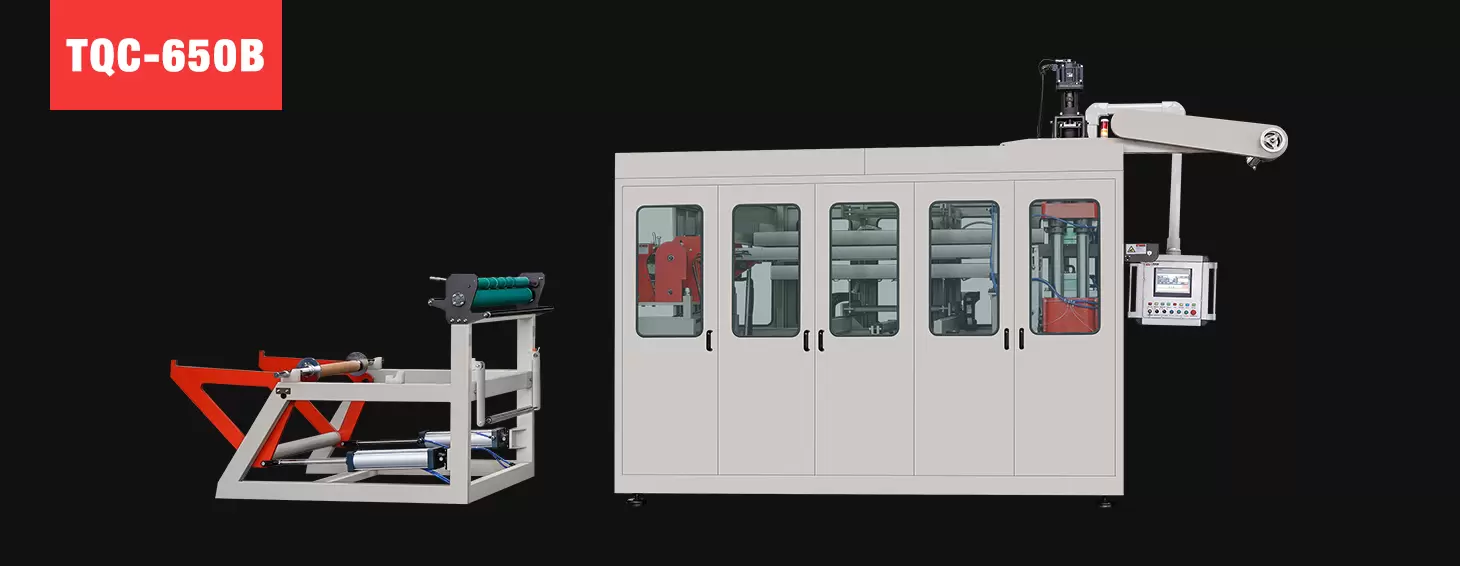

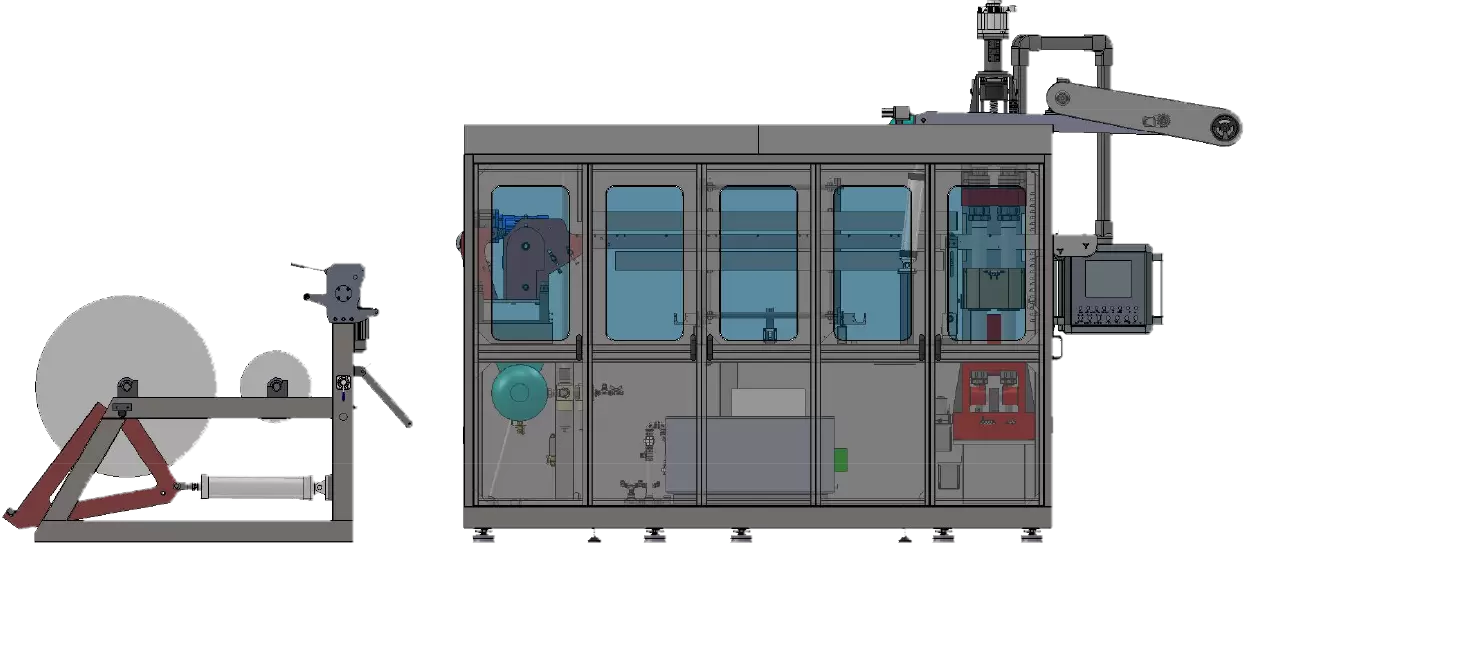

লাইন ডায়াগ্রাম TQC-650B
আবেদন

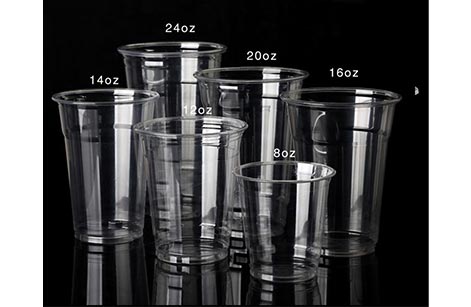

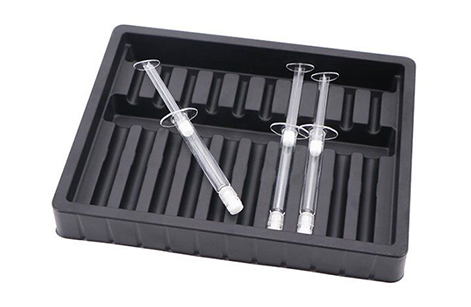

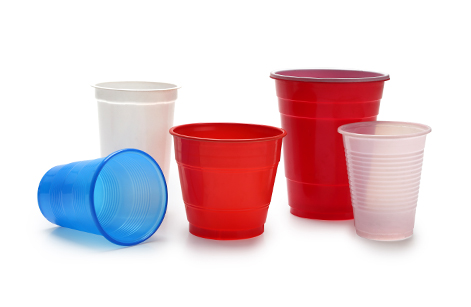

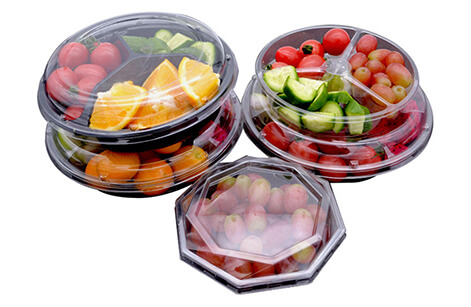

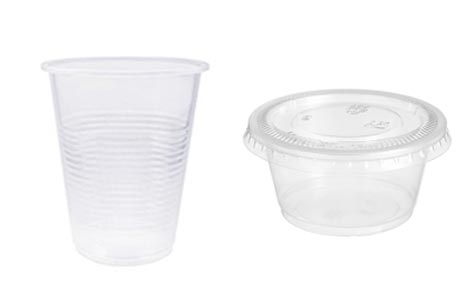

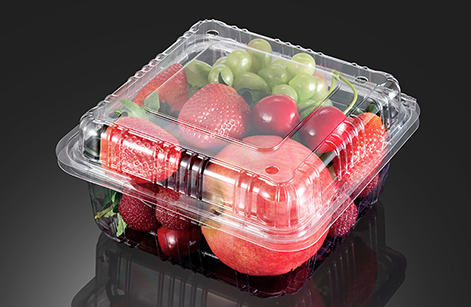

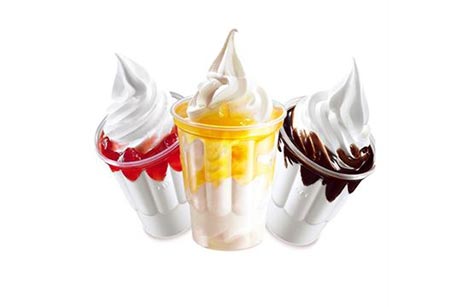

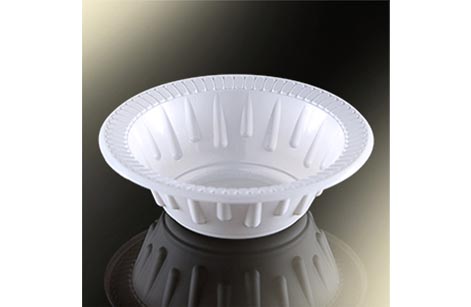

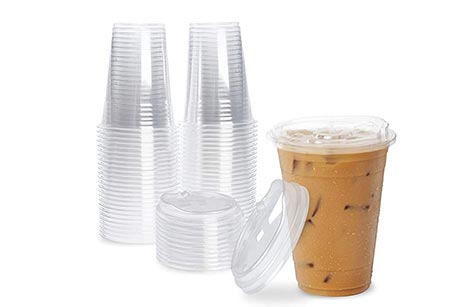

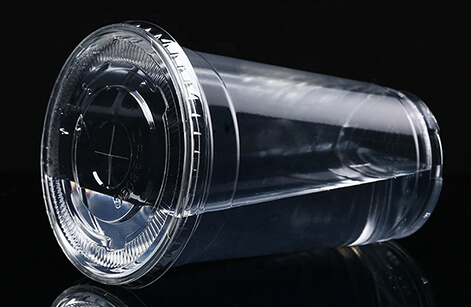

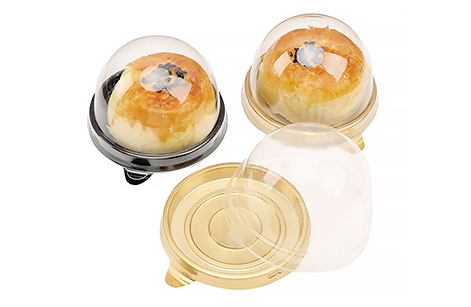

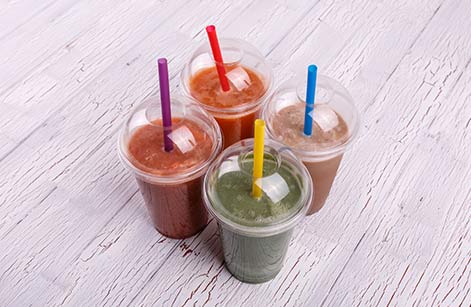

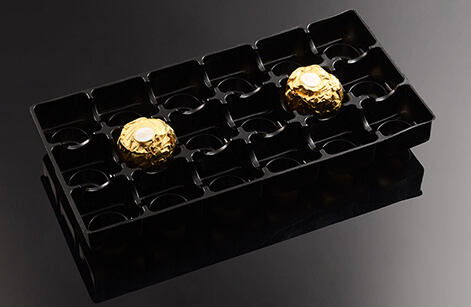

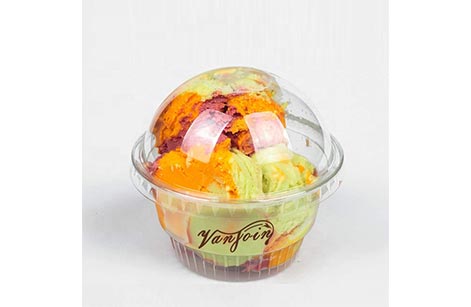

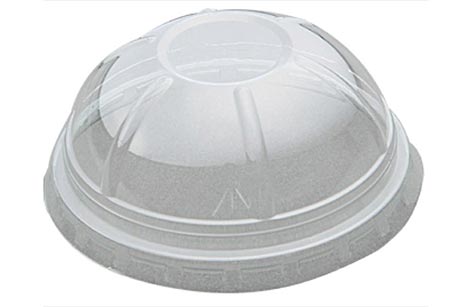

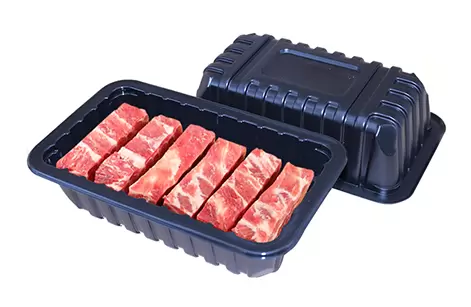

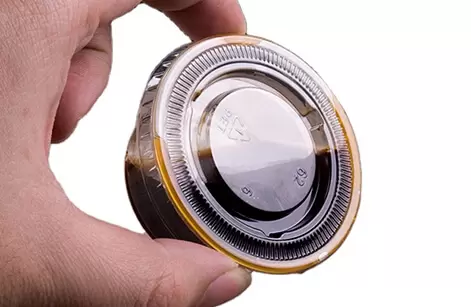

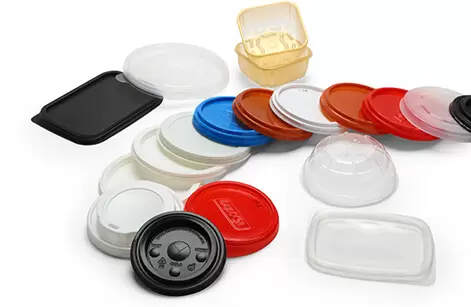

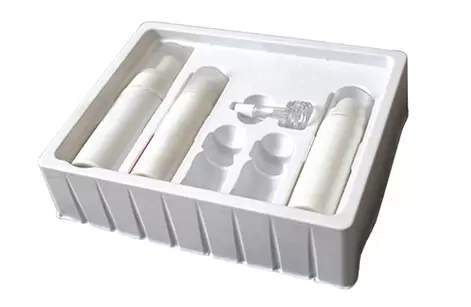

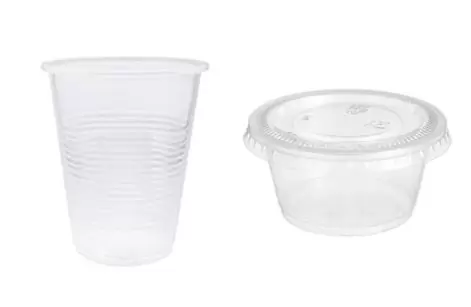

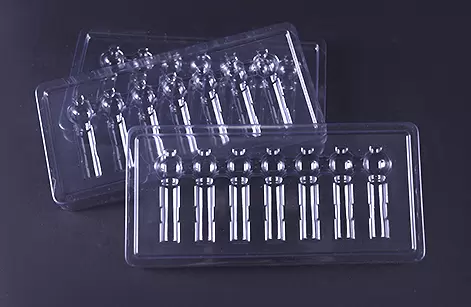

প্লাস্টিকের কাপ থার্মোফর্মিং মেশিন আমাদের দীর্ঘস্থায়ী উন্নত পণ্য, শীট খাওয়ানো এবং প্রসারিত অংশ সার্ভো মোটর দ্বারা চালিত হয়. মেশিন নিষ্পত্তিযোগ্য পণ্য উত্পাদন করে, যেমন প্লাস্টিকের কাপ, বাটি, ঢাকনা, এবং শীট খাওয়ানো, শীট গরম করার কর্মপ্রবাহের মাধ্যমে বাক্স, গঠন, কাটা এবং ফুঁ, ব্যাপকভাবে ব্যবহৃত এবং অধিকাংশ জন্য উপযুক্ত গ্রাহক অনুরোধ. প্রোগ্রামের জন্য PLC, এর জন্য ম্যানুয়াল ইন্টারফেস অপারেশন, স্থিতিশীল, কম শব্দ এবং উচ্চ দক্ষতা

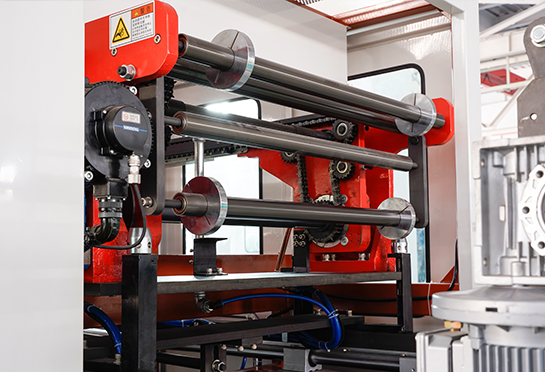

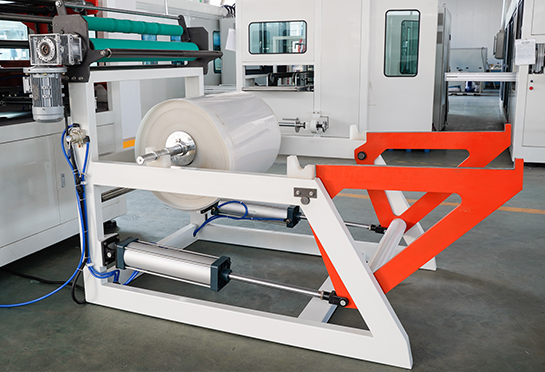

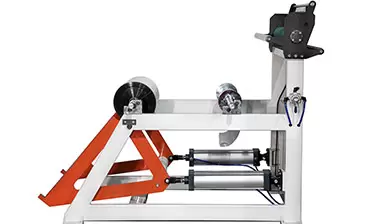

  • শীট খাওয়ানো

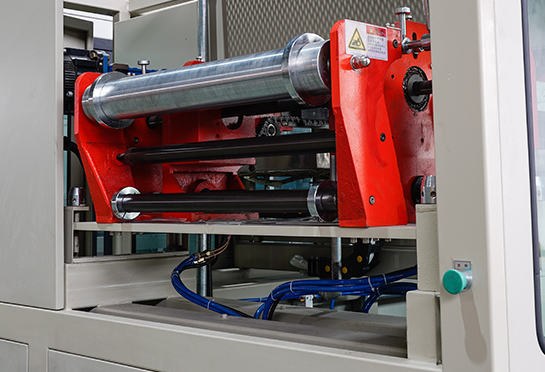

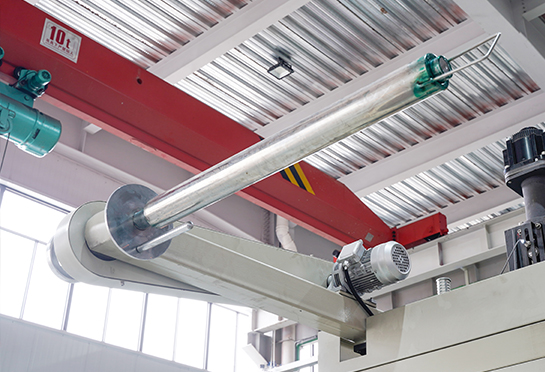

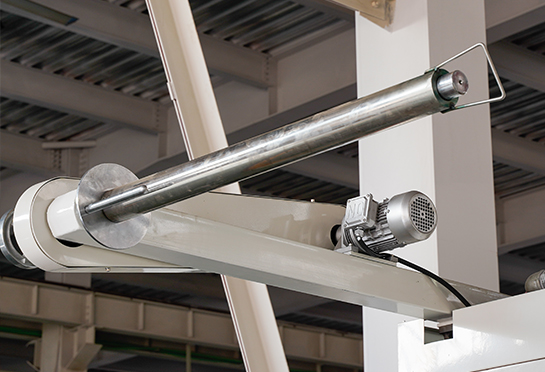

  • শীট কনভিয়িং

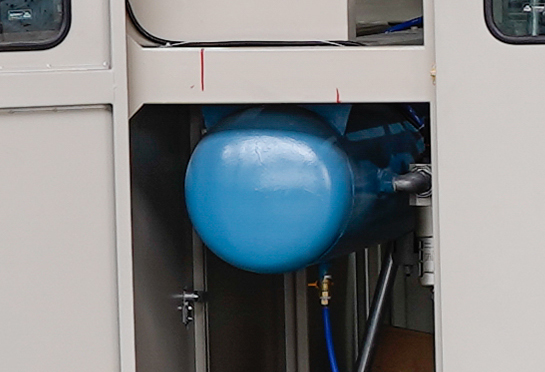

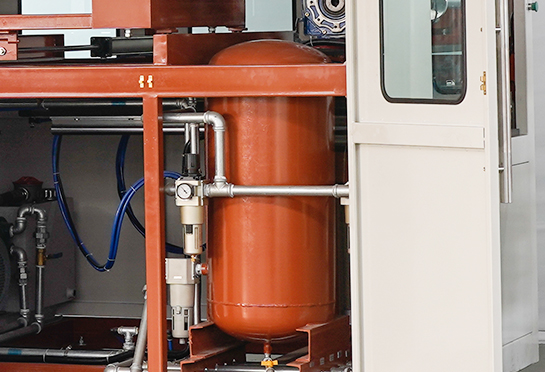

  • বায়ু ট্যাংক

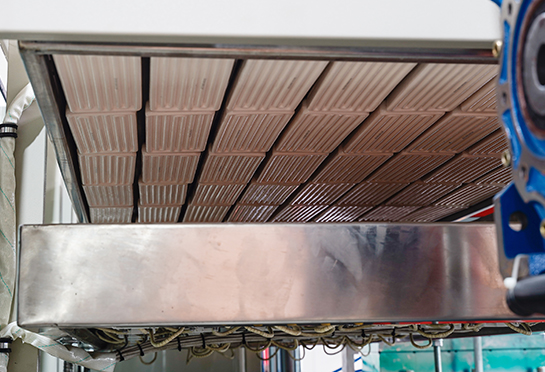

  • গরম করার

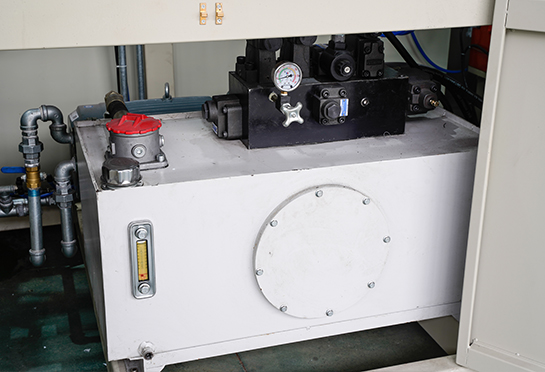

  • হাইড্রোলিক
    স্টেশন

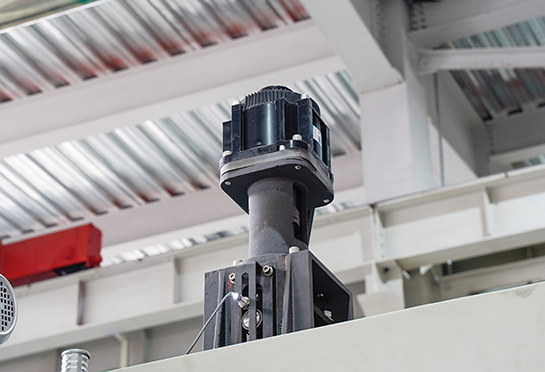

  • সার্ভো মোটর
  • স্পর্শ পর্দা:
    ডেল্টা (তাইওয়ান)
  • শীট নষ্ট
    অংশ সংগ্রহ

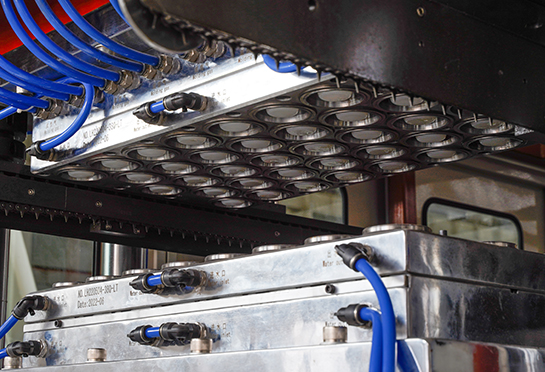

  • ছাঁচ
    (650*300 মিমি)
ছাঁচ
(650*300 মিমি)

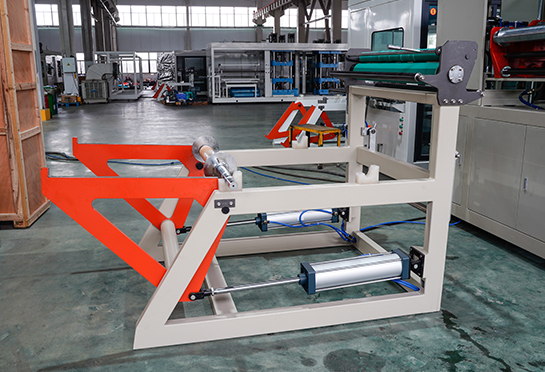

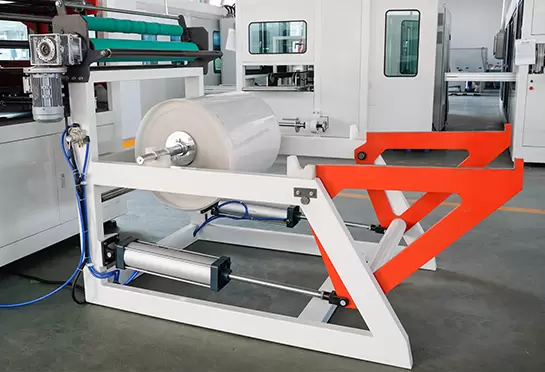

শীট খাওয়ানো
শীট খাওয়ানো
শীট কনভিয়িং
শীট কনভিয়িং
বায়ু ট্যাংক
বায়ু ট্যাংক

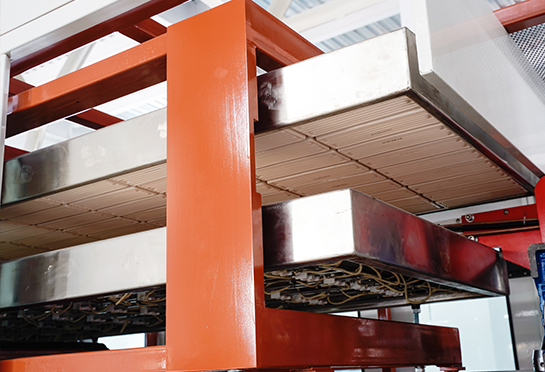

গরম করার
গরম করার
হাইড্রোলিক
স্টেশন
হাইড্রোলিক
স্টেশন

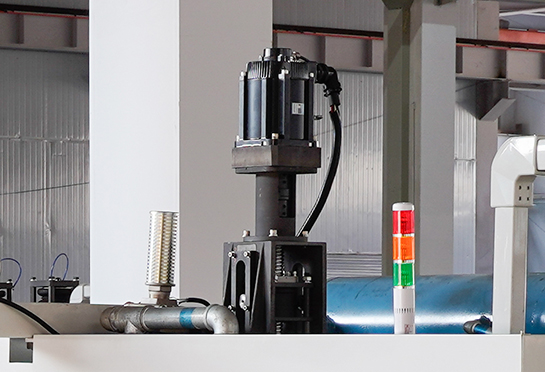

সার্ভো মোটর
সার্ভো মোটর
স্পর্শ পর্দা:
ডেল্টা (তাইওয়ান)
স্পর্শ পর্দা:
ডেল্টা (তাইওয়ান)
শীট নষ্ট
অংশ সংগ্রহ
শীট নষ্ট
অংশ সংগ্রহ

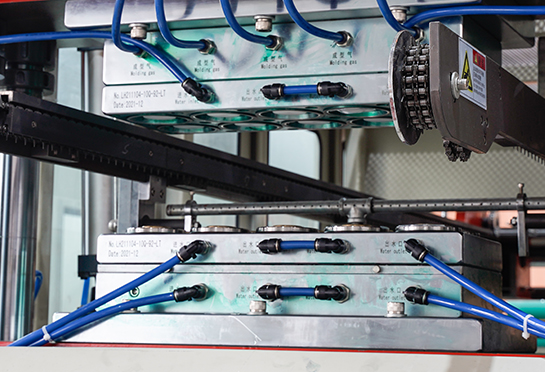

ছাঁচ
(750*480 মিমি)
  • শীট খাওয়ানো
  • শীট কনভিয়িং
  • বায়ু ট্যাংক
  • গরম করার
  • হাইড্রোলিক
    স্টেশন
  • সার্ভো মোটর
  • স্পর্শ পর্দা:
    ডেল্টা (তাইওয়ান)
  • শীট নষ্ট
    অংশ সংগ্রহ
  • ছাঁচ
    (750*480 মিমি)


মেশিনের সারাংশ

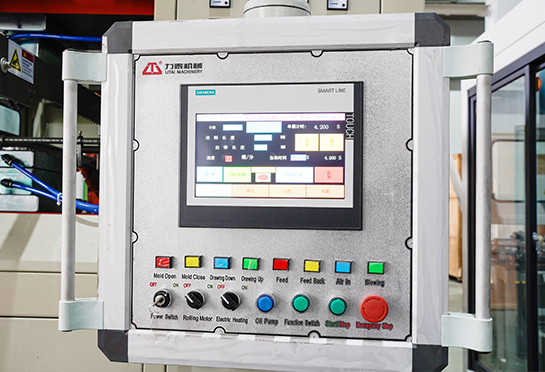

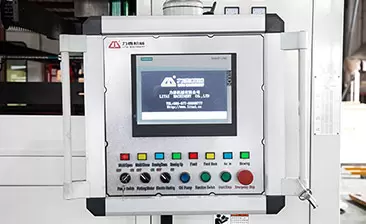

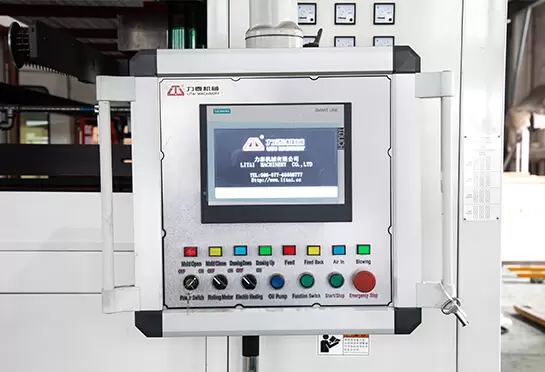

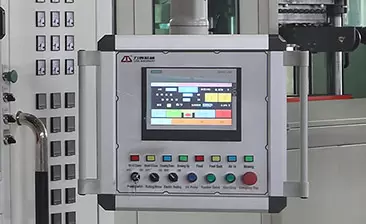

  • সিমেনস (জার্মানি) এর শিল্প ম্যানুয়াল ইন্টারফেস এবং পিএলসি উচ্চ ডিগ্রি অটোমেশন, সঠিক নিয়ন্ত্রণ এবং সুবিধাজনক অপারেশন তৈরি করে। ডকুমেন্ট স্টোরেজ ফাংশন অপারেশনাল প্রক্রিয়া সহজতর করে।

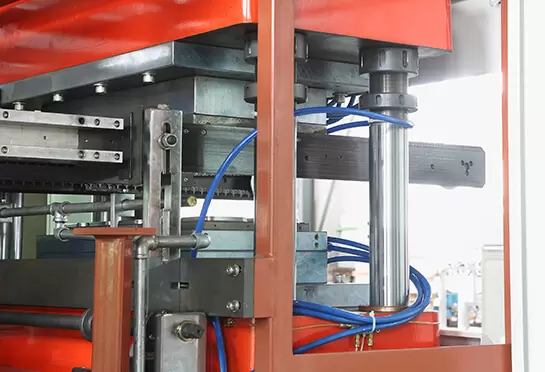

  • ওয়ার্কিং স্টেশনগুলি স্থিতিশীল চারটি গাইডিং-পিলার (GCr15 ইস্পাত, বাইরে শক্ত ক্রোম প্লেটেড) কাঠামো দ্বারা চালিত হয়। প্রতিরোধী পরেন, এবং সরঞ্জাম জীবন প্রসারিত.

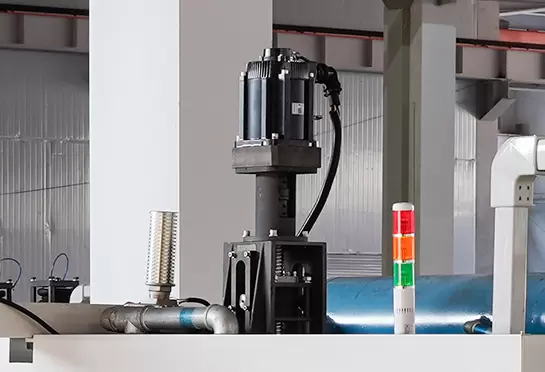

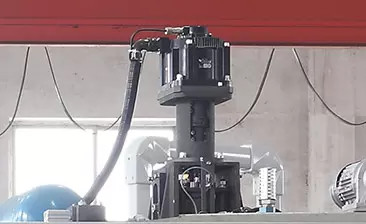

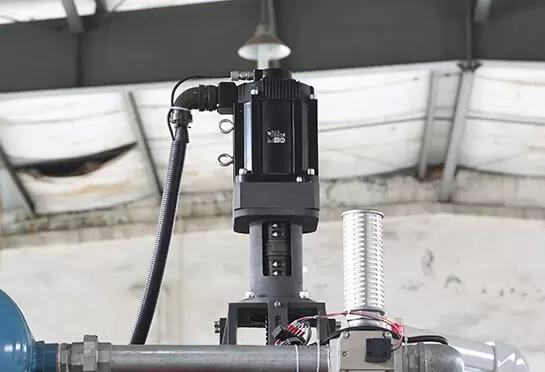

  • ইয়াসকাওয়া (জাপান) এর স্ট্রেচিং সার্ভোমোটর উপরের এবং নীচের ডাইয়ের গতি নিয়ন্ত্রণ করে, এটি প্রতিটি কাপের নীচের পুরুত্ব সমানভাবে নিশ্চিত করার জন্য অভিন্ন শক্তি বজায় রাখতে পারে। এবং ser

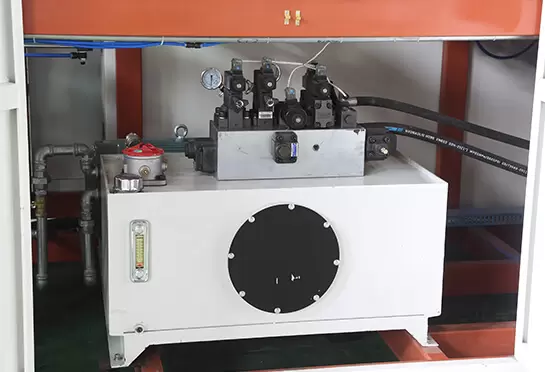

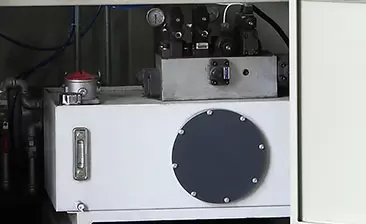

  • হাইড্রোলিক চালিত সিস্টেম পর্যাপ্তভাবে চলাচলের গতি এবং দৃঢ়ভাবে খোঁচা শক্তি প্রদান করতে পারে।

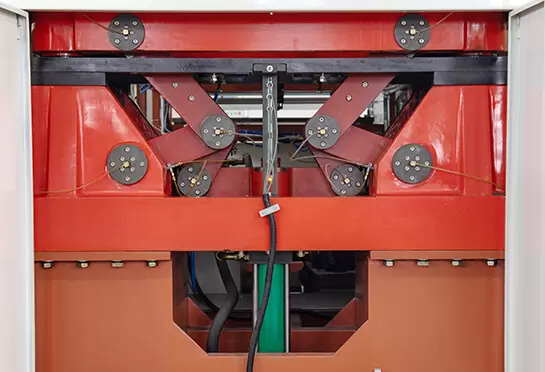

  • পুরো অংশ হাইড্রোলিক সিস্টেম দ্বারা চালিত হয়, যা নির্ভরযোগ্য এবং স্থির। ROCKWELL (USA) এর প্রক্সিমিটি সুইচ ব্যবহার করে চমৎকার ছাঁচের অবস্থান নির্ভুলতার দিকে নিয়ে যায়।

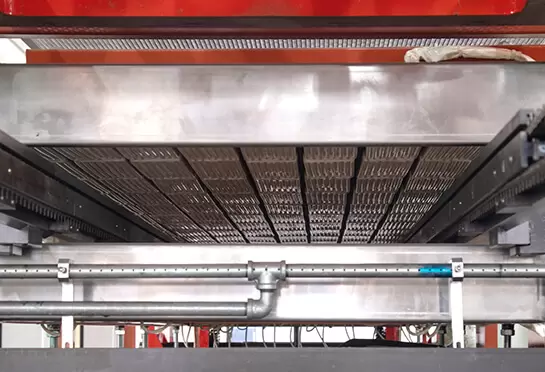

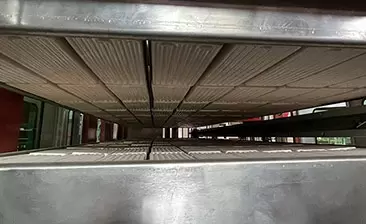

  • হিটারটি ভ্যাকুয়াম নিরোধক তুলা যুক্ত করেছে, যা দ্রুত প্রতিক্রিয়ার হার, স্বল্প প্রক্রিয়াকরণের সময় এবং শক্তি সঞ্চয় দেখায়।

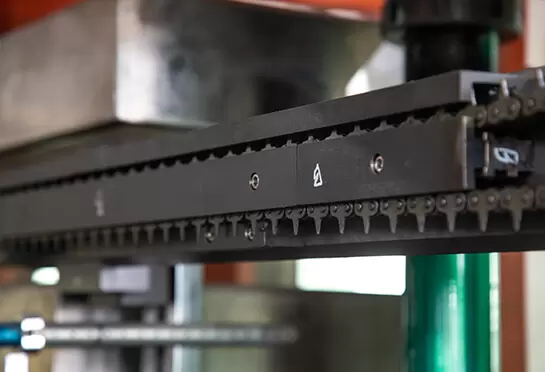

  • শার্প চেইন 65#Mn ব্যবহার করে, যার শক্তি 45# স্টিলের চেয়ে বেশি শক্তি, ভাল তাপ প্রতিরোধ এবং স্থিতিস্থাপকতা রয়েছে।

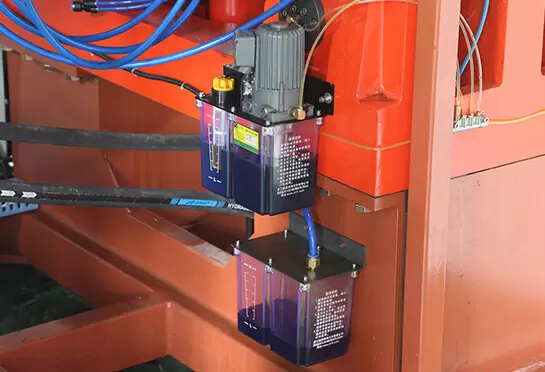

  • বৈদ্যুতিক লুব্রিকেটিং তেল পাম্প স্বয়ংক্রিয়ভাবে তৈলাক্ত তেলকে নিয়মিত এবং পরিমাণগতভাবে কম্পিউটারের নিয়ন্ত্রণের মাধ্যমে মানবহীন নিয়ন্ত্রণের শর্তে ইনজেক্ট করতে পারে, যা রোটা তৈরি করতে পারে

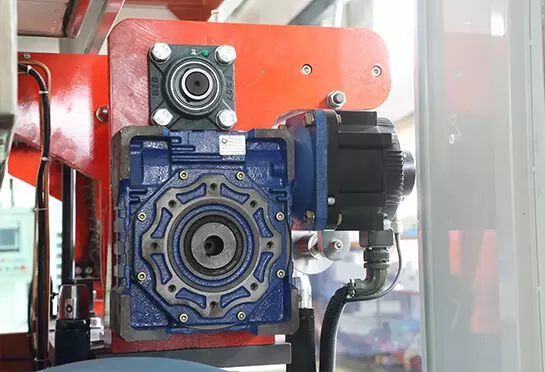

  • শীট ফিডিং সার্ভো মোটর ইয়াসকাওয়া ব্র্যান্ড গ্রহণ করে, জাপানে তৈরি, রেট পাওয়ার 3Kw, খাওয়ানোর প্রক্রিয়াতে স্থিতিশীল অপারেশন নিশ্চিত করে।
সিমেনস (জার্মানি) এর শিল্প ম্যানুয়াল ইন্টারফেস এবং পিএলসি উচ্চ ডিগ্রি অটোমেশন, সঠিক নিয়ন্ত্রণ এবং সুবিধাজনক অপারেশন তৈরি করে। ডকুমেন্ট স্টোরেজ ফাংশন অপারেশনাল প্রক্রিয়া সহজতর করে। সিমেনস (জার্মানি) এর শিল্প ম্যানুয়াল ইন্টারফেস এবং পিএলসি উচ্চ ডিগ্রি অটোমেশন, সঠিক নিয়ন্ত্রণ এবং সুবিধাজনক অপারেশন তৈরি করে। ডকুমেন্ট স্টোরেজ ফাংশন অপারেশনাল প্রক্রিয়া সহজতর করে।
ওয়ার্কিং স্টেশনগুলি স্থিতিশীল চারটি গাইডিং-পিলার (GCr15 ইস্পাত, বাইরে শক্ত ক্রোম প্লেটেড) কাঠামো দ্বারা চালিত হয়। প্রতিরোধী পরেন, এবং সরঞ্জাম জীবন প্রসারিত. ওয়ার্কিং স্টেশনগুলি স্থিতিশীল চারটি গাইডিং-পিলার (GCr15 ইস্পাত, বাইরে শক্ত ক্রোম প্লেটেড) কাঠামো দ্বারা চালিত হয়। প্রতিরোধী পরেন, এবং সরঞ্জাম জীবন প্রসারিত.
ইয়াসকাওয়া (জাপান) এর স্ট্রেচিং সার্ভোমোটর উপরের এবং নীচের ডাইয়ের গতি নিয়ন্ত্রণ করে, এটি প্রতিটি কাপের নীচের পুরুত্ব সমানভাবে নিশ্চিত করার জন্য অভিন্ন শক্তি বজায় রাখতে পারে। এবং ser ইয়াসকাওয়া (জাপান) এর স্ট্রেচিং সার্ভোমোটর উপরের এবং নীচের ডাইয়ের গতি নিয়ন্ত্রণ করে, এটি প্রতিটি কাপের নীচের পুরুত্ব সমানভাবে নিশ্চিত করার জন্য অভিন্ন শক্তি বজায় রাখতে পারে। এবং ser
হাইড্রোলিক চালিত সিস্টেম পর্যাপ্তভাবে চলাচলের গতি এবং দৃঢ়ভাবে খোঁচা শক্তি প্রদান করতে পারে। হাইড্রোলিক চালিত সিস্টেম পর্যাপ্তভাবে চলাচলের গতি এবং দৃঢ়ভাবে খোঁচা শক্তি প্রদান করতে পারে।
পুরো অংশ হাইড্রোলিক সিস্টেম দ্বারা চালিত হয়, যা নির্ভরযোগ্য এবং স্থির। ROCKWELL (USA) এর প্রক্সিমিটি সুইচ ব্যবহার করে চমৎকার ছাঁচের অবস্থান নির্ভুলতার দিকে নিয়ে যায়। পুরো অংশ হাইড্রোলিক সিস্টেম দ্বারা চালিত হয়, যা নির্ভরযোগ্য এবং স্থির। ROCKWELL (USA) এর প্রক্সিমিটি সুইচ ব্যবহার করে চমৎকার ছাঁচের অবস্থান নির্ভুলতার দিকে নিয়ে যায়।
হিটারটি ভ্যাকুয়াম নিরোধক তুলা যুক্ত করেছে, যা দ্রুত প্রতিক্রিয়ার হার, স্বল্প প্রক্রিয়াকরণের সময় এবং শক্তি সঞ্চয় দেখায়। হিটারটি ভ্যাকুয়াম নিরোধক তুলা যুক্ত করেছে, যা দ্রুত প্রতিক্রিয়ার হার, স্বল্প প্রক্রিয়াকরণের সময় এবং শক্তি সঞ্চয় দেখায়।
শার্প চেইন 65#Mn ব্যবহার করে, যার শক্তি 45# স্টিলের চেয়ে বেশি শক্তি, ভাল তাপ প্রতিরোধ এবং স্থিতিস্থাপকতা রয়েছে। শার্প চেইন 65#Mn ব্যবহার করে, যার শক্তি 45# স্টিলের চেয়ে বেশি শক্তি, ভাল তাপ প্রতিরোধ এবং স্থিতিস্থাপকতা রয়েছে।
বৈদ্যুতিক লুব্রিকেটিং তেল পাম্প স্বয়ংক্রিয়ভাবে তৈলাক্ত তেলকে নিয়মিত এবং পরিমাণগতভাবে কম্পিউটারের নিয়ন্ত্রণের মাধ্যমে মানবহীন নিয়ন্ত্রণের শর্তে ইনজেক্ট করতে পারে, যা রোটা তৈরি করতে পারে বৈদ্যুতিক লুব্রিকেটিং তেল পাম্প স্বয়ংক্রিয়ভাবে তৈলাক্ত তেলকে নিয়মিত এবং পরিমাণগতভাবে কম্পিউটারের নিয়ন্ত্রণের মাধ্যমে মানবহীন নিয়ন্ত্রণের শর্তে ইনজেক্ট করতে পারে, যা রোটা তৈরি করতে পারে
শীট ফিডিং সার্ভো মোটর ইয়াসকাওয়া ব্র্যান্ড গ্রহণ করে, জাপানে তৈরি, রেট পাওয়ার 3Kw, খাওয়ানোর প্রক্রিয়াতে স্থিতিশীল অপারেশন নিশ্চিত করে। শীট ফিডিং সার্ভো মোটর ইয়াসকাওয়া ব্র্যান্ড গ্রহণ করে, জাপানে তৈরি, রেট পাওয়ার 3Kw, খাওয়ানোর প্রক্রিয়াতে স্থিতিশীল অপারেশন নিশ্চিত করে।
