Home / চার-স্টেশন সিরিজ
চার-স্টেশন সিরিজ
শিল্প ও বাণিজ্যের উৎপাদন ও বিক্রয়
  • সহায়ক সরঞ্জাম
    চিলার 15F

    রেফ্রিজারেন্ট: R22

    কুলিং ফ্যান: 0.55kw*2

    জলের ট্যাঙ্কের আয়তন: 150L

    রেটেড পাওয়ার: 13.6 কিলোওয়াট

    পাওয়ার সাপ্লাই: 3PH-380V/50Hz

    মাত্রা: L1500xW850xH1450mm

    ওজন: 750 কেজি

  • সহায়ক সরঞ্জাম

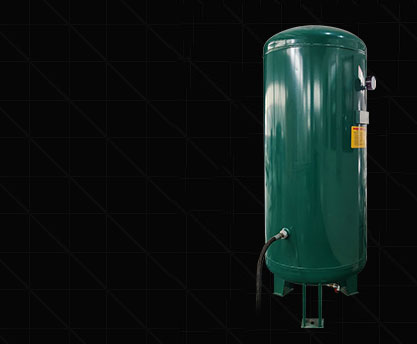

    এয়ার ট্যাঙ্ক 1m³

    আয়তন: 1.0m³

    চাপ: 0.8 এমপিএ

    ডিজাইন তাপমাত্রা: 150 ℃

    মোট উচ্চতা: 2400 মিমি

    অভ্যন্তরীণ ব্যাস: 800 মিমি

    রিলিফ ভালভ ইন্টারফেস: Rp 11/2

    ড্রেন ভালভ ইন্টারফেস: R 1/2

  • সহায়ক সরঞ্জাম
    বায়ু সংকোচকারী
    - রেসার
    টাকা-3.6

    কাজের চাপ: 0.8 এমপিএ

    এয়ার ডিসপ্লেসম্যান: 3.6m³/মিনিট

    মোটর পাওয়ার: 3PH-380V/50Hz

    মাত্রা: 1150x900x1350 মিমি

    পাওয়ার সাপ্লাই: 3PH-380V/50Hz

    কুলিং পদ্ধতি: এয়ার-কুলড

    লুব্রিকেন্ট পরিমাণ: প্রায় 27L

প্রধান প্রযুক্তিগত প্যারামিটার
মডেল
গঠন এলাকা 520 মিমি x 400 মিমি 700 মিমি x 550 মিমি
গঠনের গভীরতা (সর্বোচ্চ) 110 মিমি 120 মিমি
শীট বেধ 0.2-2.0 মিমি 0.2-2.0 মিমি
গঠনের গতি (সর্বোচ্চ) 30 বার/মিনিট 35 বার/মিনিট
বায়ু চাপ 0.6-0.8mpa 0.6-0.8mpa
বায়ু খরচ 3.0 m³/মিনিট 3.6 m³/মিনিট
জল খরচ 0.7 m³/ঘণ্টা 0.7 m³/ঘণ্টা
পত্রকের প্রস্থ (সর্বোচ্চ) 550 মিমি 730 মিমি
উপযুক্ত শীট পিপি, পিএস, হিপস, পিইটি, পিভিসি, পিএলএ ইত্যাদি পিপি, পিএস, হিপস, পিইটি, পিভিসি, পিএলএ ইত্যাদি
পাওয়ার সাপ্লাই AC 380V, 50Hz, তিন-ফেজ, ফোর-ওয়্যার AC 380V, 50Hz, তিন-ফেজ, ফোর-ওয়্যার
শক্তি ব্যবহার করেছে 55Kw 105Kw
হারের ক্ষমতা 110 কিলোওয়াট 210 কিলোওয়াট
গরম করার ক্ষমতা 75Kw 118 কিলোওয়াট

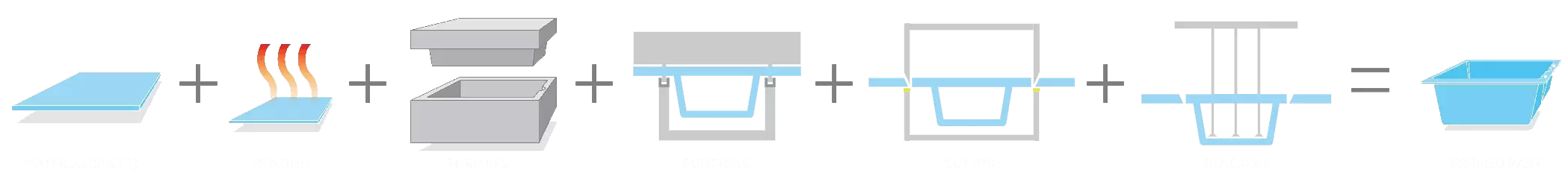

পদ্ধতি গঠন-পঞ্চিং-কাটিং-স্ট্যাকিং গঠন-পঞ্চিং-কাটিং-স্ট্যাকিং
মাত্রা L11000*W4600*H2700mm L9700*W4600*H2700mm
ওজন প্রায় 11.0T প্রায় 25.0T
মডেল
গঠন এলাকা
গঠনের গভীরতা (সর্বোচ্চ)
শীট বেধ
গঠনের গতি (সর্বোচ্চ)
বায়ু চাপ
বায়ু খরচ
জল খরচ
পত্রকের প্রস্থ (সর্বোচ্চ)
উপযুক্ত শীট
পাওয়ার সাপ্লাই
শক্তি ব্যবহার করেছে
গরম করার ক্ষমতা
হারের ক্ষমতা
পদ্ধতি
মাত্রা
ওজন
700 মিমি x 600 মিমি
135 মিমি
0.2-2.0 মিমি
30 বার/মিনিট
0.6-0.8mpa
3.6 m³/মিনিট
0.7 m³/ঘণ্টা
730 মিমি
পিপি, পিএস, হিপস, পিইটি, পিভিসি, পিএলএ ইত্যাদি
AC 380V, 50Hz, তিন-ফেজ, ফোর-ওয়্যার
85Kw
118 কিলোওয়াট
210 কিলোওয়াট
ফিডিং-হিটিং- ফর্মিং-পাঞ্চিং-কাটিং-স্ট্যাকিং-রিসাইকেল
L14000*W4700*H2750mm
প্রায় 25T
700 মিমি x 600 মিমি
135 মিমি
0.2-2.0 মিমি
30 বার/মিনিট
0.6-0.8mpa
3.6 m³/মিনিট
0.7 m³/ঘণ্টা
730 মিমি
পিপি, পিএস, হিপস, পিইটি, পিভিসি, পিএলএ ইত্যাদি
AC 380V, 50Hz, তিন-ফেজ, ফোর-ওয়্যার
85Kw
118 কিলোওয়াট
210 কিলোওয়াট
ফিডিং-হিটিং- ফর্মিং-পাঞ্চিং-কাটিং-স্ট্যাকিং-রিসাইকেল
L14000*W4700*H2750mm
প্রায় 25T
  • উচ্চ সুরক্ষা
  • উচ্চ স্থিতিশীলতা
  • নিচু শব্দ
  • কম শক্তি
    খরচ
  • উচ্চ দর
  • সম্পূর্ণরূপে স্বয়ংক্রিয়

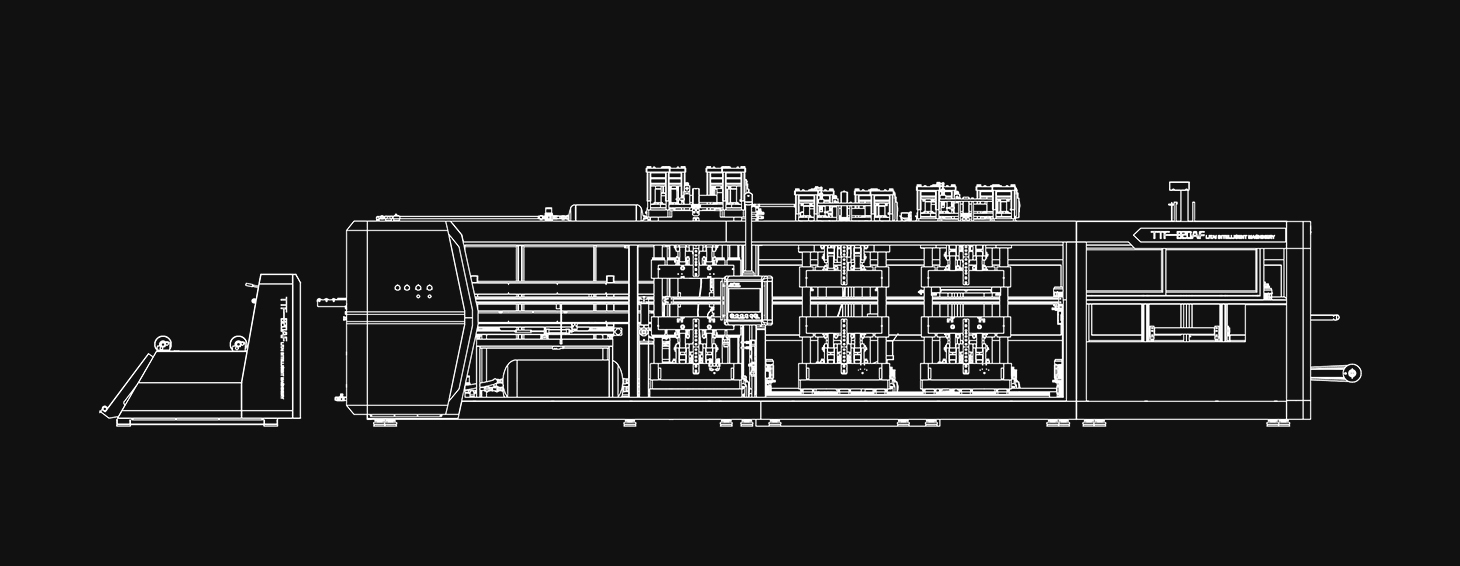

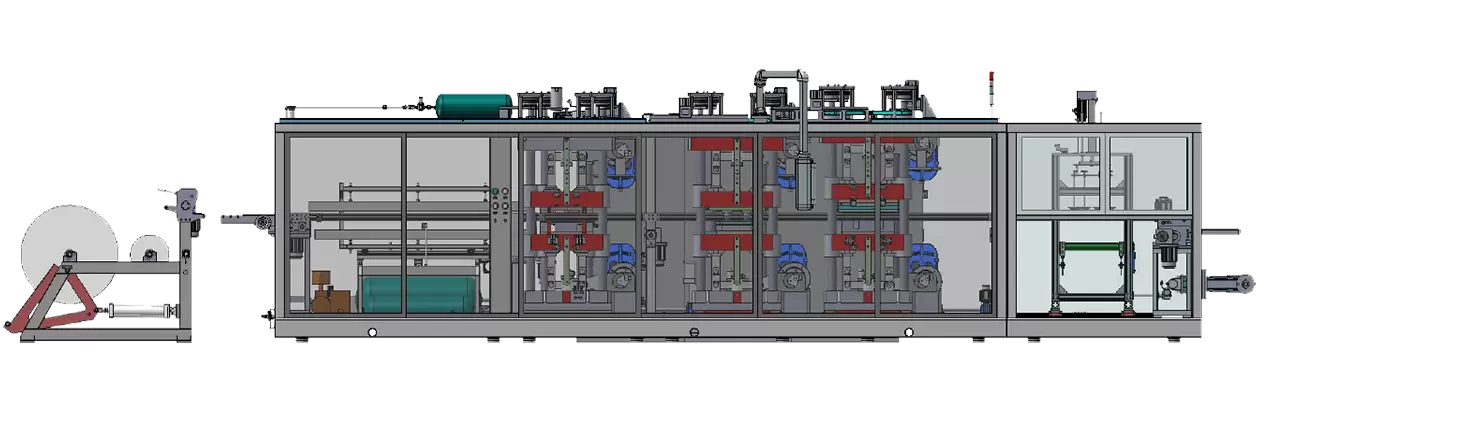

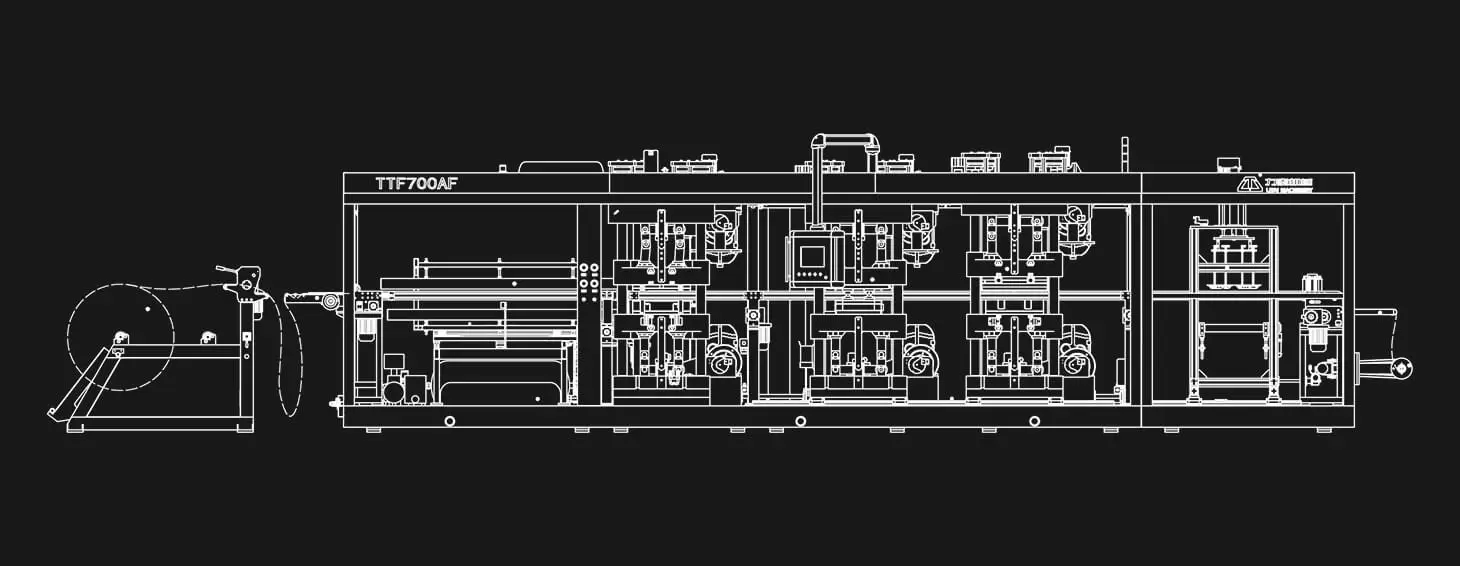

লাইন ডায়াগ্রাম TTF-700AF

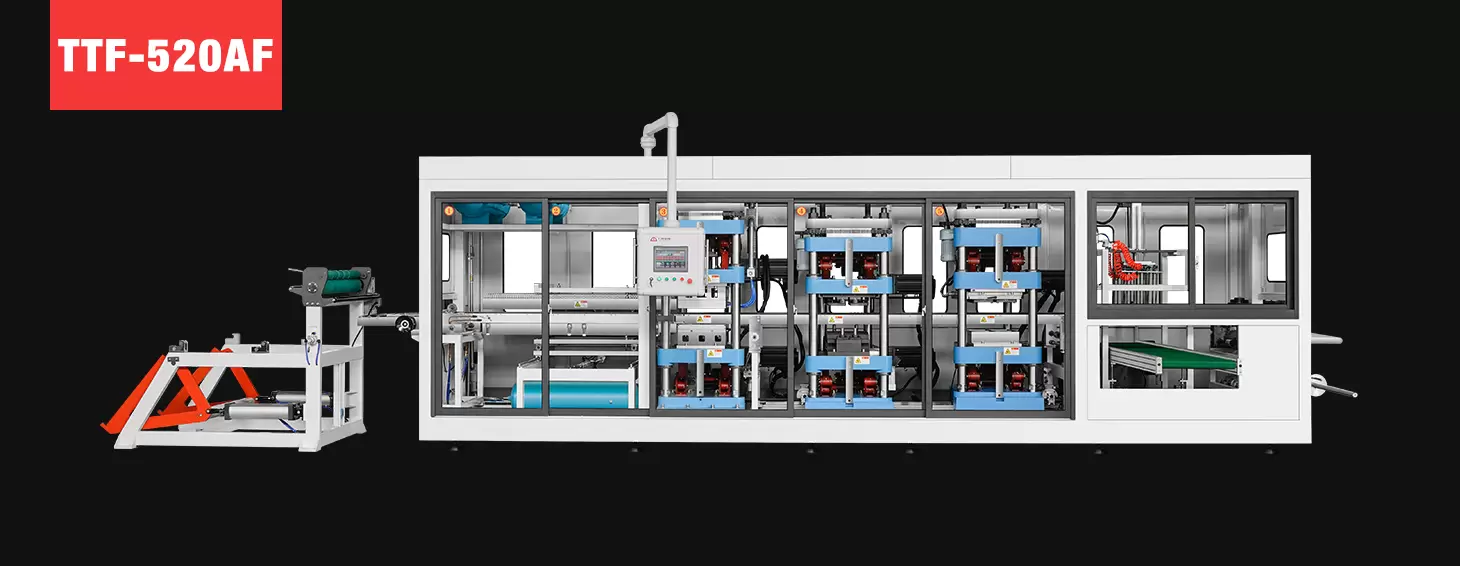

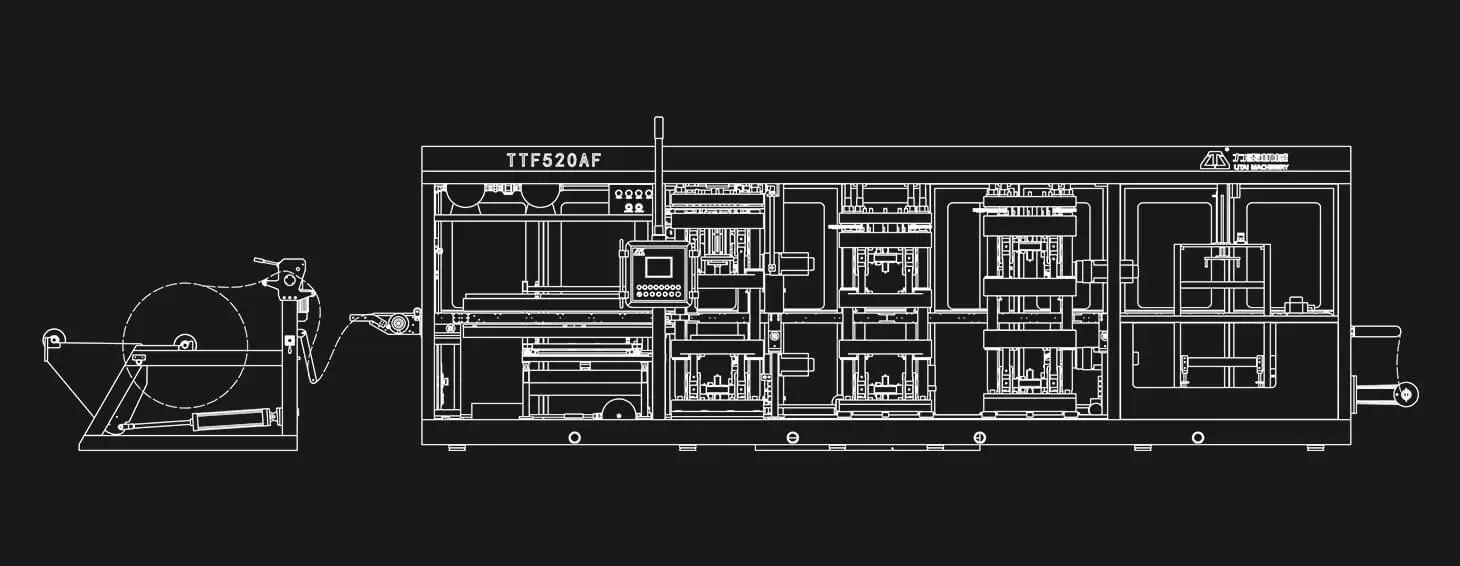

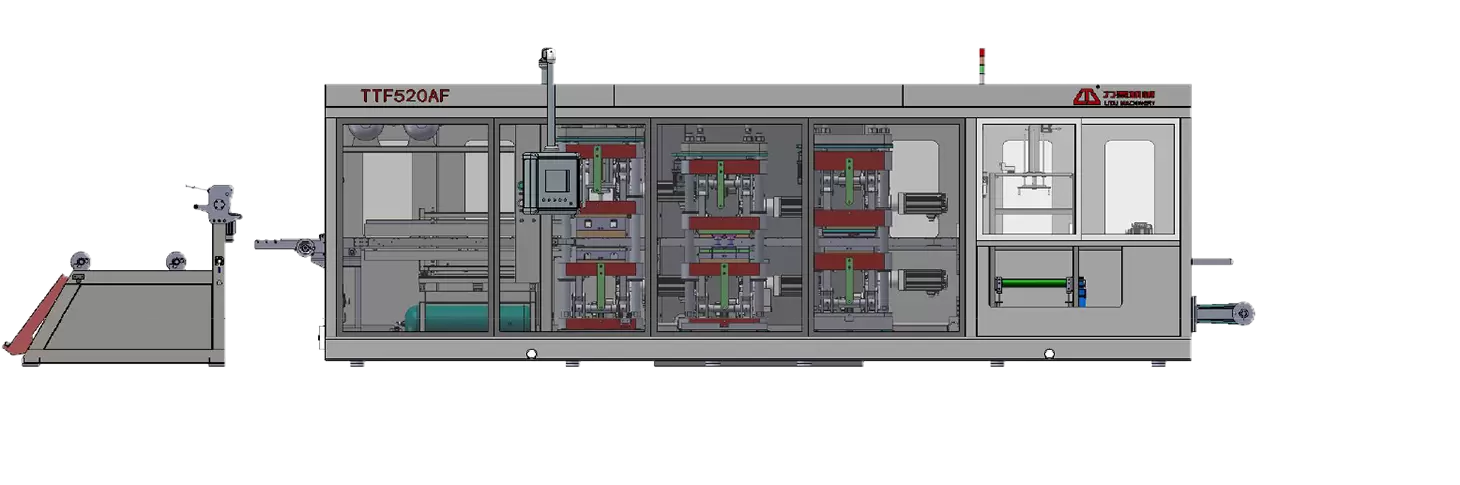

লাইন ডায়াগ্রাম TTF-520AF
আবেদন

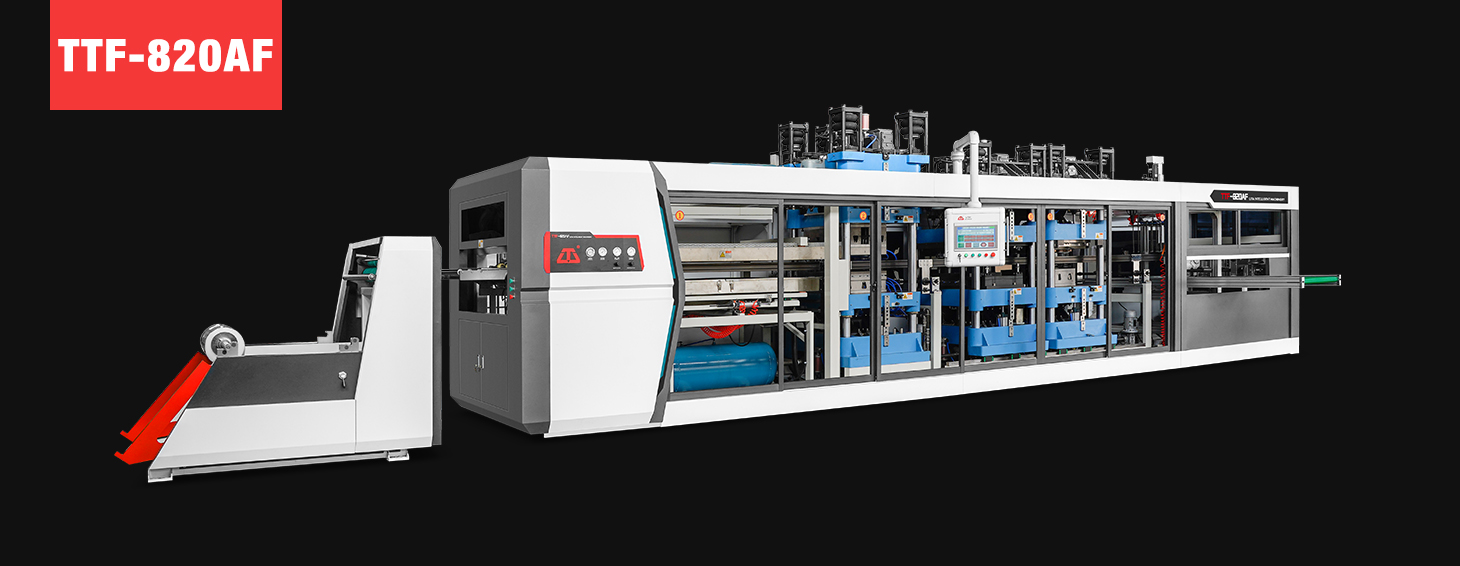

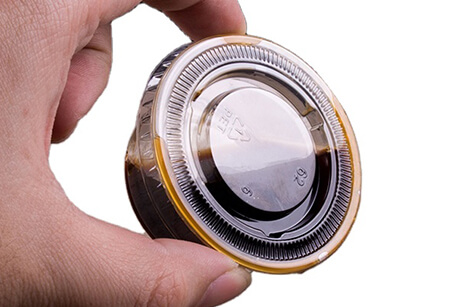

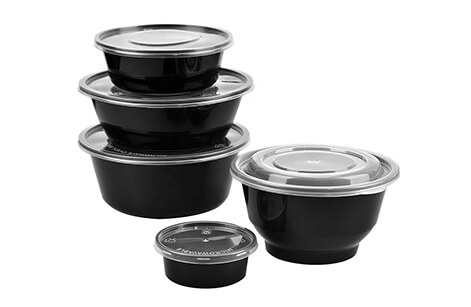

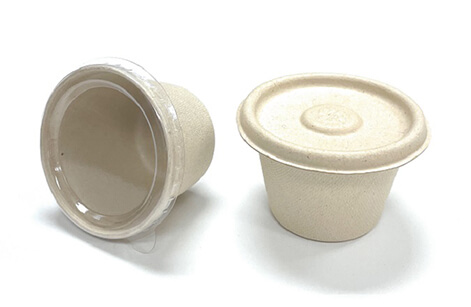

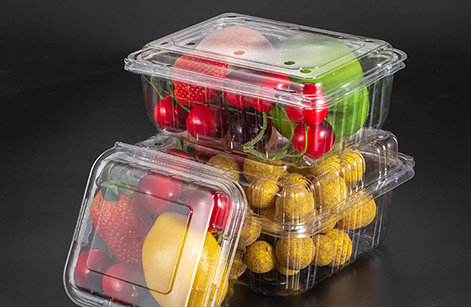

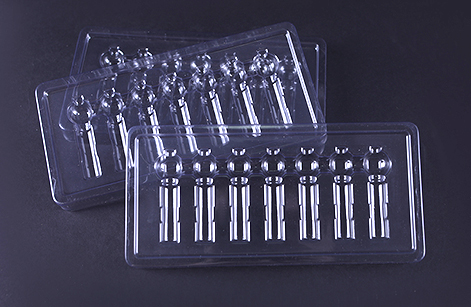

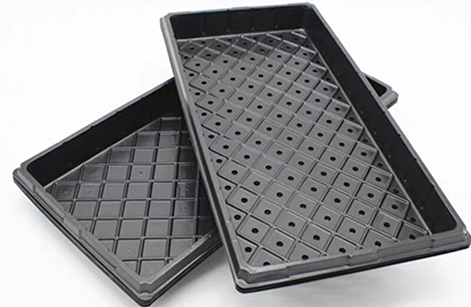

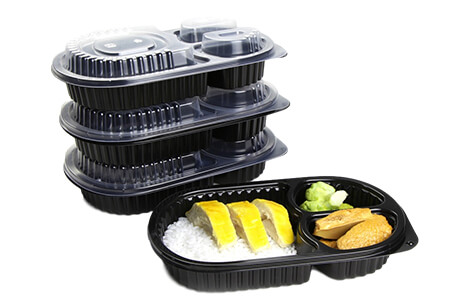

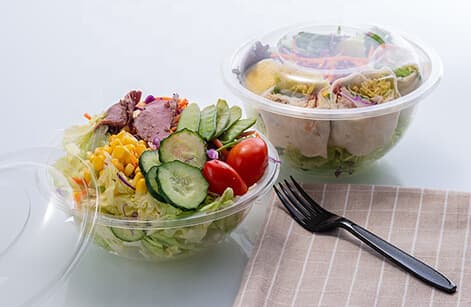

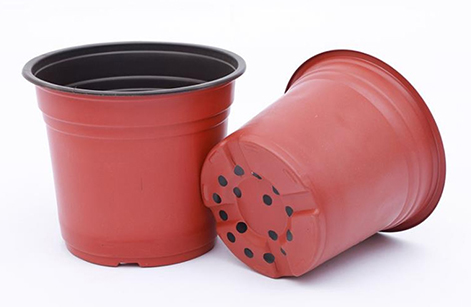

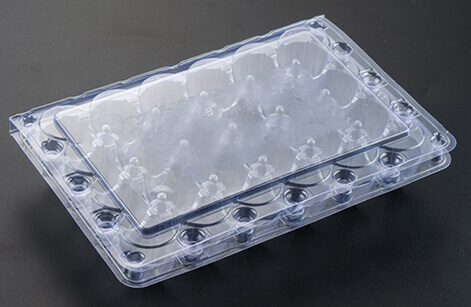

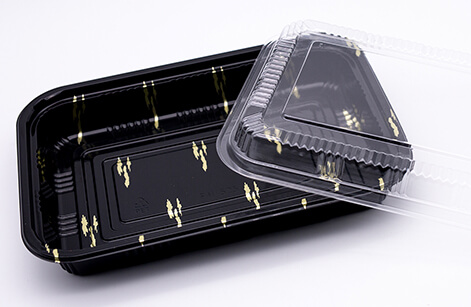

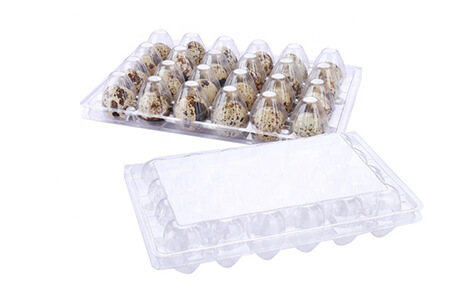

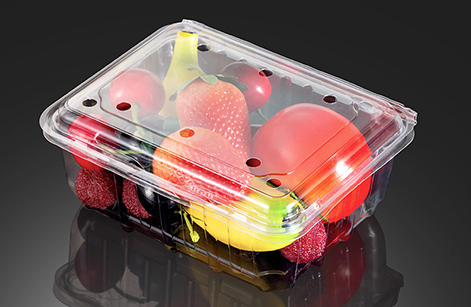

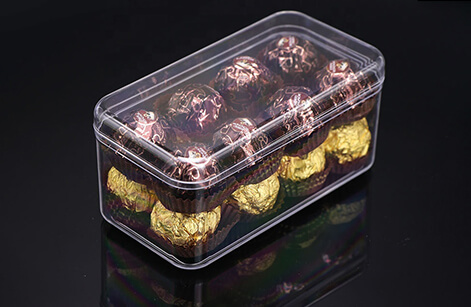

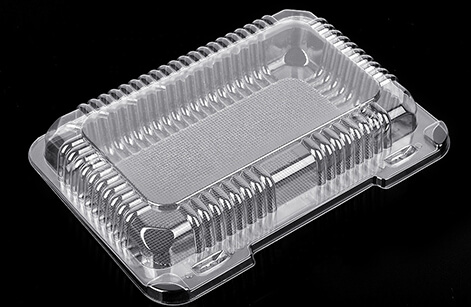

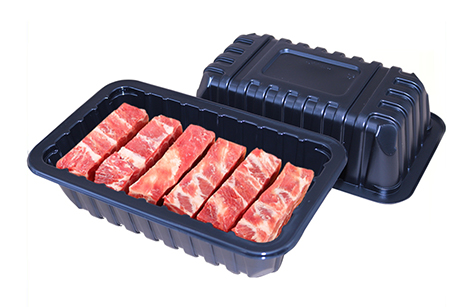

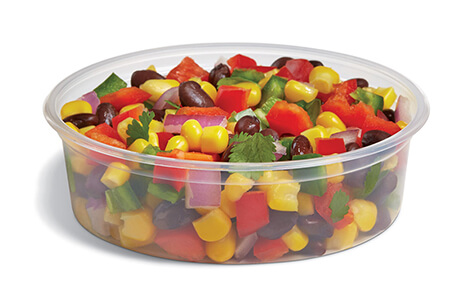

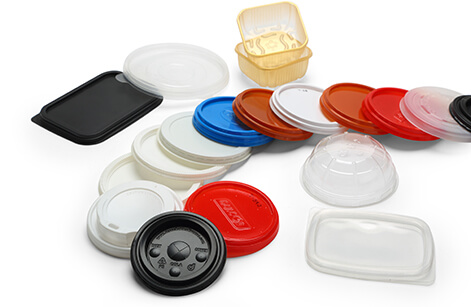

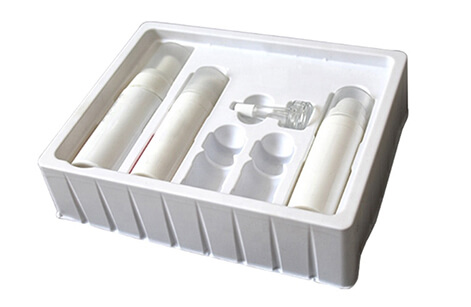

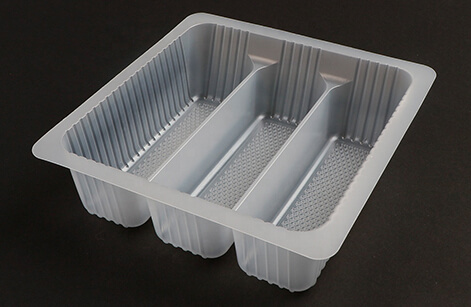

TTF সিরিজের পূর্ণ-স্বয়ংক্রিয় থার্মোফর্মিং মেশিন আমাদের সর্বশেষ উন্নত মূল পণ্য। প্লাস্টিকের থার্মোফর্মিং মেশিন প্রক্রিয়ায় গঠন, খোঁচা, কাটা এবং স্ট্যাকিংকে একত্রিত করে। নিষ্পত্তিযোগ্য প্লাস্টিক পণ্য উত্পাদন জন্য. অনুরোধ করা বেশিরভাগ গ্রাহকের জন্য উপযুক্ত, এটি প্লাস্টিকের ট্রে, ক্লামশেল পাত্রে, লাঞ্চ বক্স, পার্শ্বীয় গর্তের ফলের বাক্স, ঢাকনা, অ্যাম্পুল ট্রে, স্ট্রবেরি এবং ব্লুবেরি বাক্স, ইত্যাদি গর্ত সহ প্লাস্টিকের পাত্র তৈরি করতে পারে। মেশিনটি সম্পূর্ণরূপে সার্ভো মোটর দ্বারা চালিত হয়। স্থিতিশীল অপারেশন, কম শব্দ, উচ্চ দক্ষতা, উচ্চ মানের।

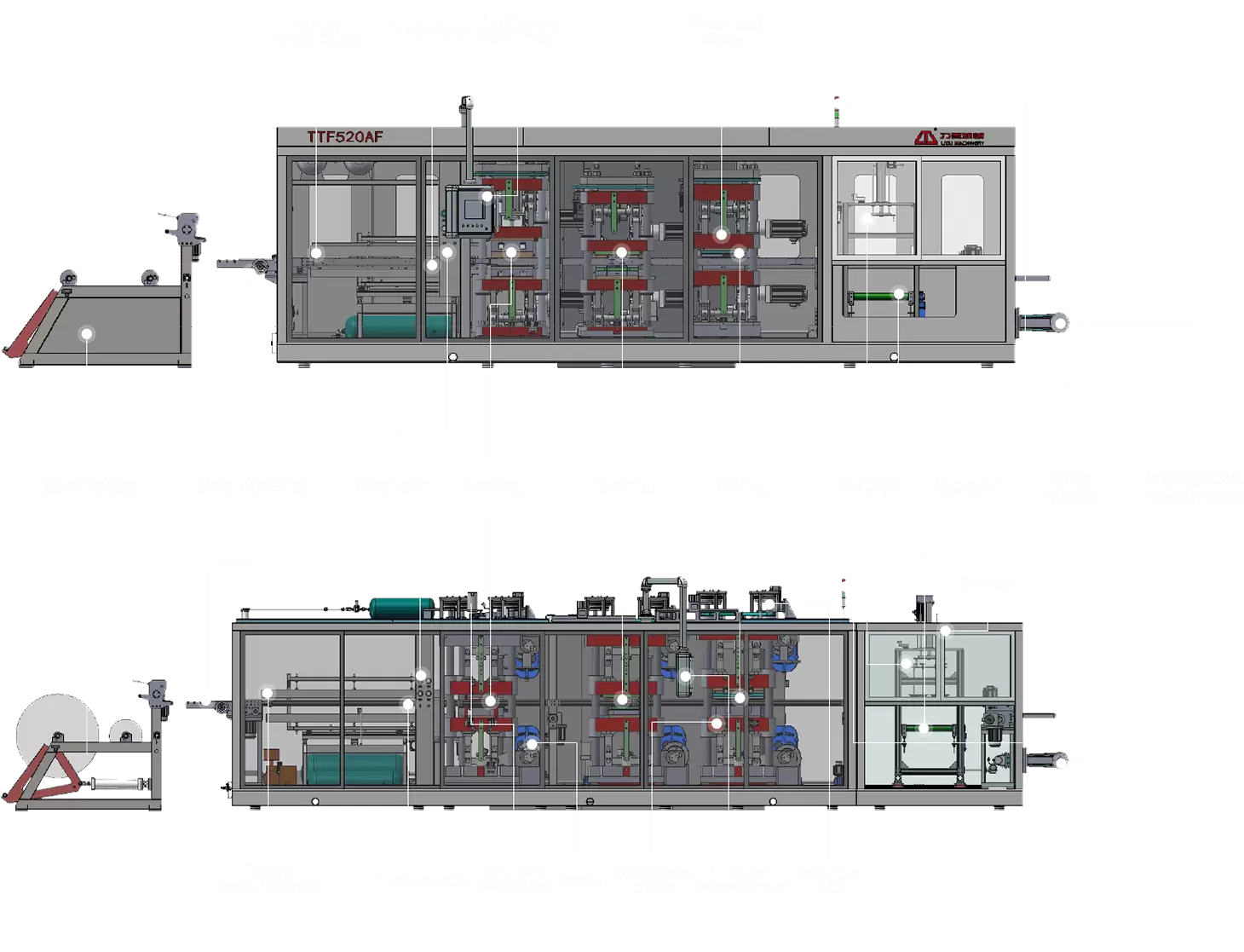

গরম করার:
ট্রিম্বল (চীন)
ট্র্যাক: ম্যানুয়াল টাচ স্ক্রিন:
Detla (তাইওয়ান)
ম্যানুয়াল ছাঁচ
পরিবর্তন

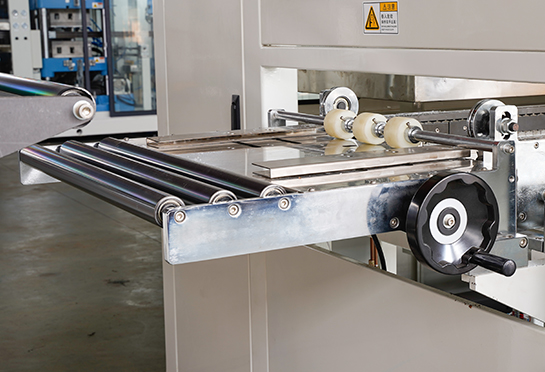

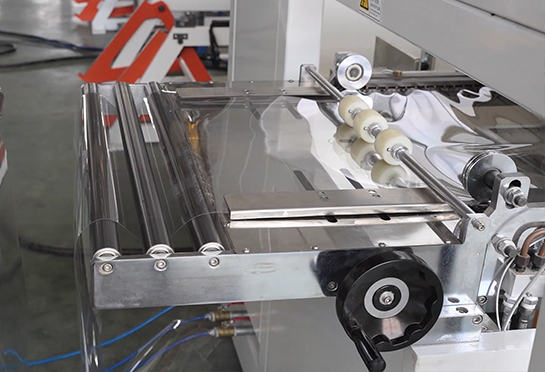

  • শীট বহন
  • শীট কনভিয়িং

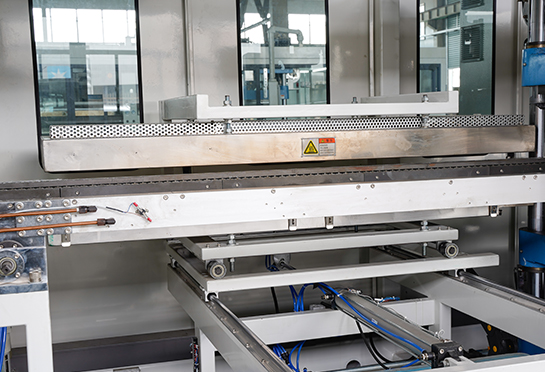

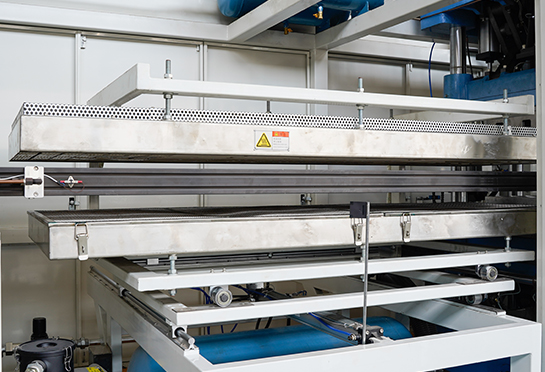

  • গরম করার:
    ট্রিম্বল (চীন)
  • ট্র্যাক: ম্যানুয়াল

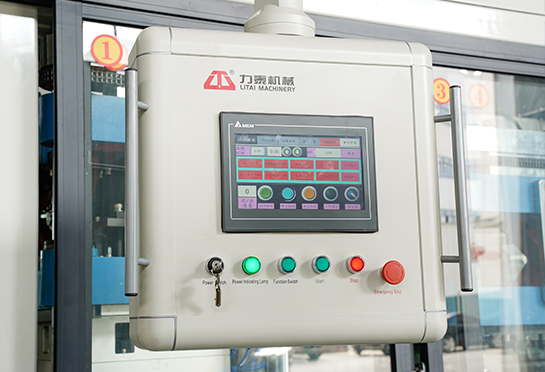

  • স্পর্শ পর্দা:
    দেতলা (তাইওয়ান)
  • ম্যানুয়াল ছাঁচ
    পরিবর্তন

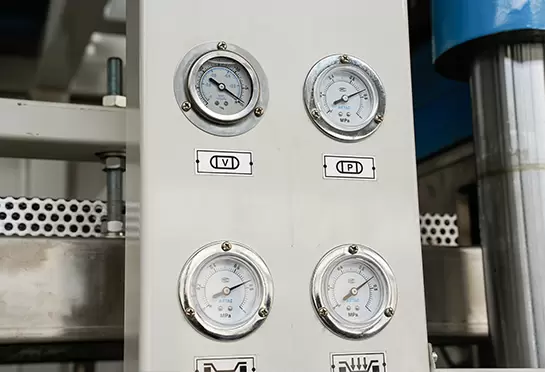

  • ব্যারোমিটার

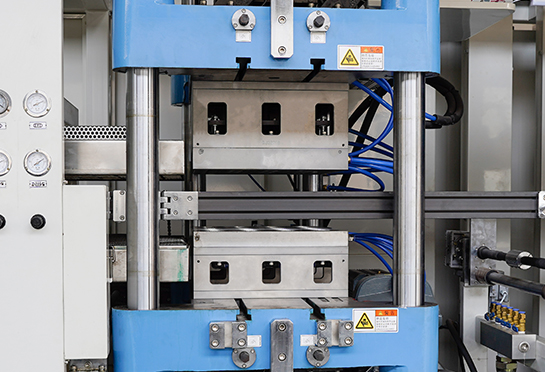

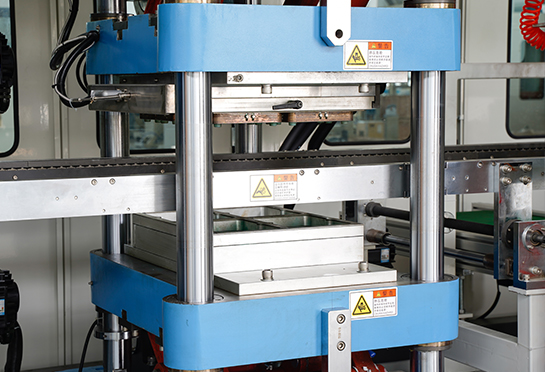

  • গঠন

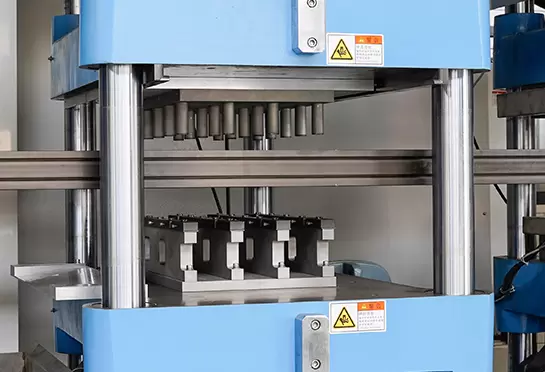

  • ঘুষি
  • কাটিং

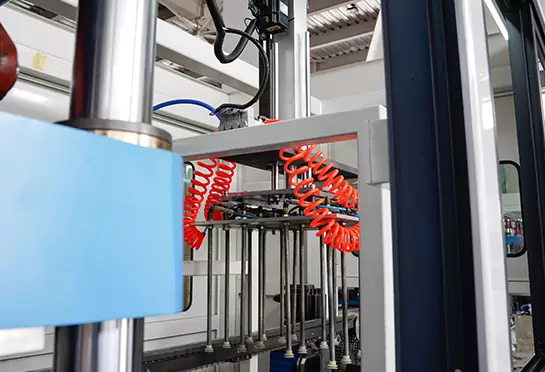

  • স্ট্যাকিং
  • নিরাপত্তা
    নির্দেশক
  • পরিবাহক
  • শীট নষ্ট
    অংশ সংগ্রহ

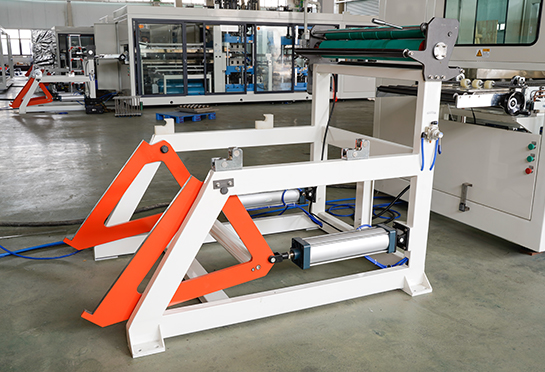

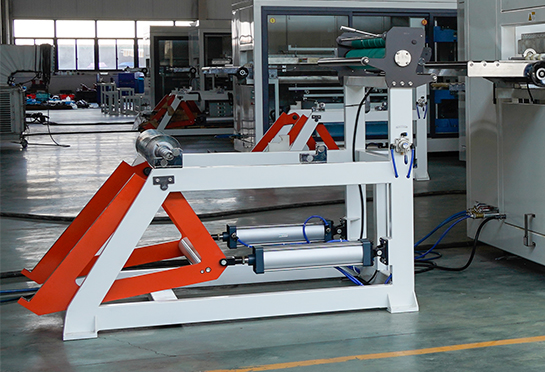

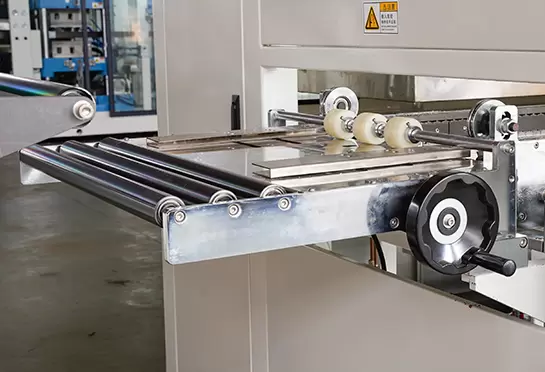

শীট খাওয়ানো
শীট খাওয়ানো

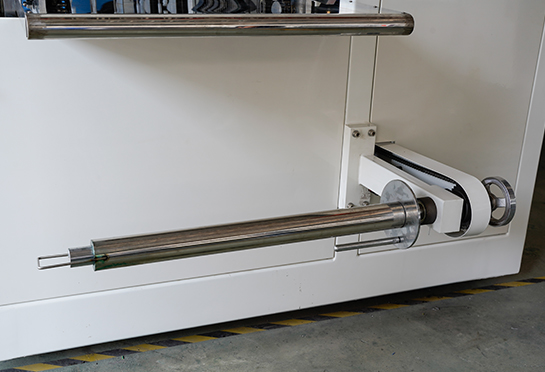

শীট কনভিয়িং
শীট কনভিয়িং

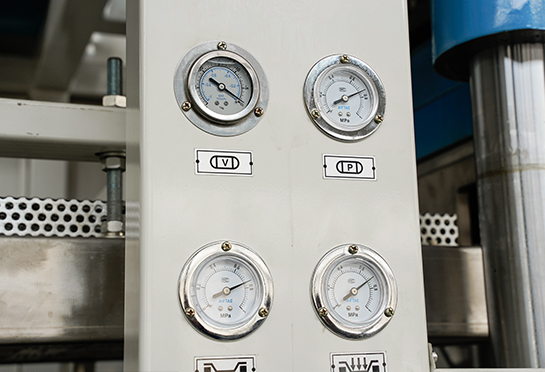

ব্যারোমিটার
ব্যারোমিটার

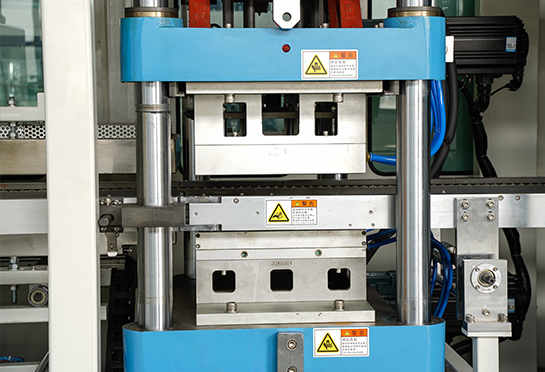

গঠন
গঠন

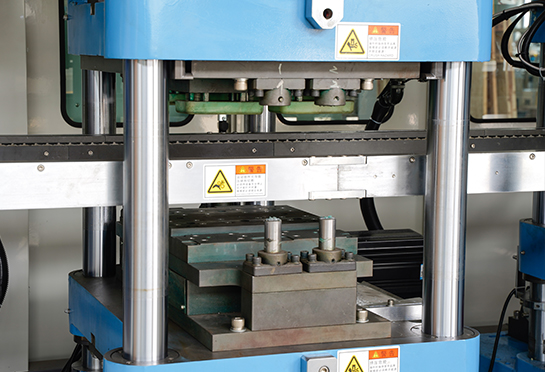

ঘুষি
ঘুষি

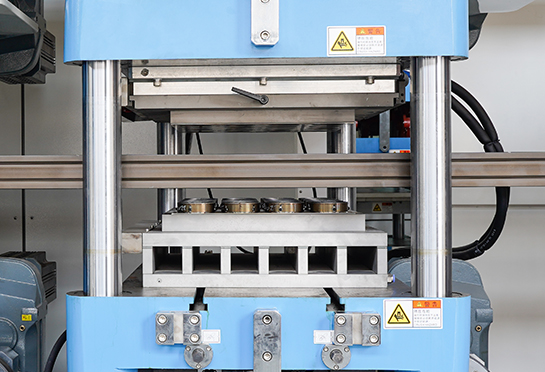

কাটিং
কাটিং

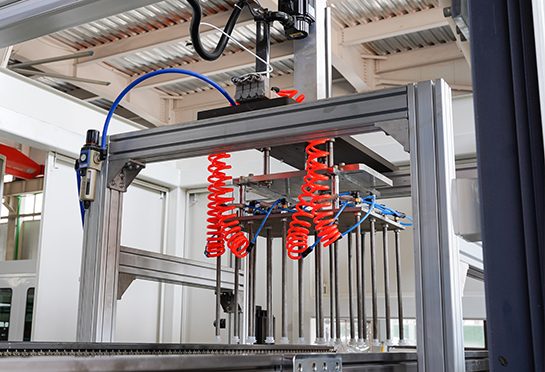

স্ট্যাকিং
স্ট্যাকিং

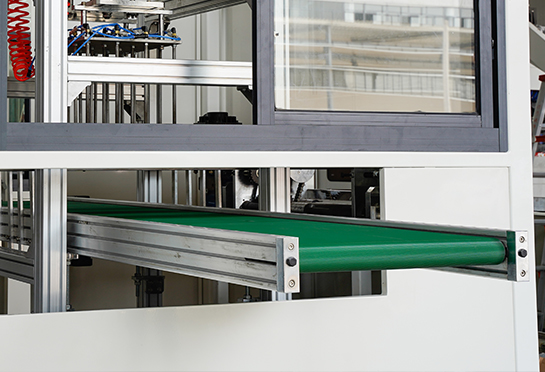

পরিবাহক
পরিবাহক
নিরাপত্তা
নির্দেশক
নিরাপত্তা
নির্দেশক
শীট নষ্ট
অংশ সংগ্রহ
শীট নষ্ট
অংশ সংগ্রহ
  • শীট খাওয়ানো
  • শীট কনভিয়িং

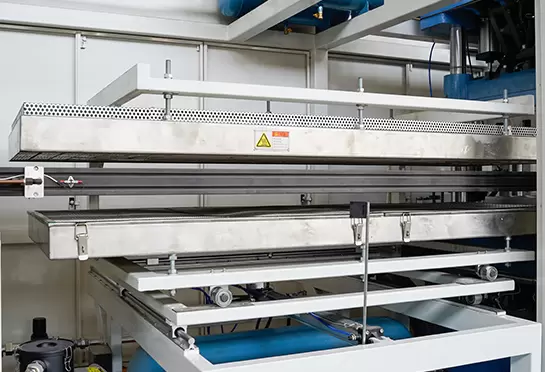

  • গরম করার:
    এরস্টেইন (জার্মানি)
  • ট্র্যাক: স্বয়ংক্রিয়
  • ব্যারোমিটার
  • সার্ভো টানুন:
    দেতলা (তাইওয়ান)
  • গঠন
  • ঘুষি
  • টারবাইন

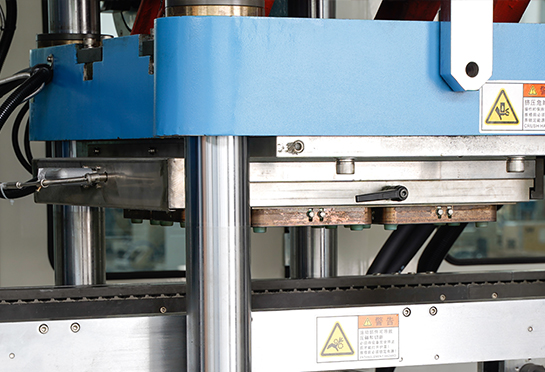

  • দ্রুত পরিবর্তন
    ছাঁচ
  • নিরাপত্তা দরজা
  • স্বয়ংক্রিয় সমন্বয়
    ছাঁচ
  • কাটিং
  • স্পর্শ পর্দা:
    সিমেন্স (জার্মানি)
  • নিরাপত্তা
    নির্দেশক
  • স্ট্যাকিং

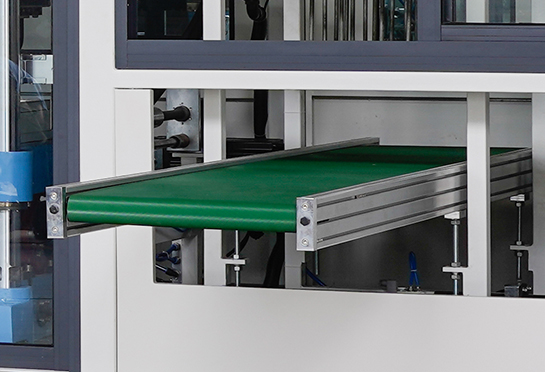

  • পরিবাহক
  • শীট নষ্ট
    অংশ সংগ্রহ
  • নিরাপত্তা দরজা
গরম করার:
এরস্টেইন (জার্মানি)
ট্র্যাক: স্বয়ংক্রিয় পুল আপ সার্ভো:
Detla (তাইওয়ান)
টারবাইন দ্রুত পরিবর্তন
ছাঁচ

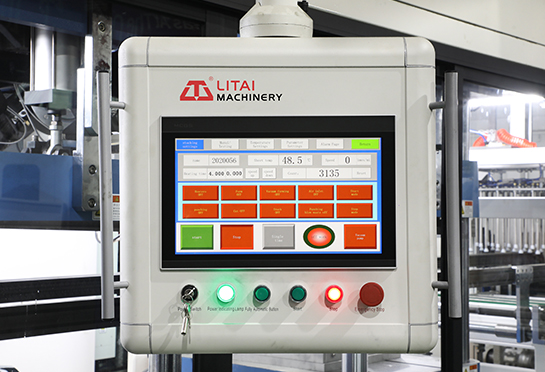

টাচ স্ক্রিনের:
সিমেন্স (জার্মানি)
স্বয়ংক্রিয় সমন্বয়
ছাঁচ
মেশিনের সারাংশ

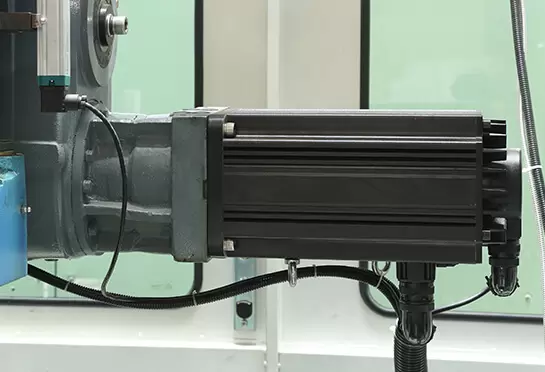

  • প্রতিটি সার্ভো মোটরের মেশিনের ওভারওয়ার্কিংয়ের জন্য ওভারলোড সুরক্ষা রয়েছে।

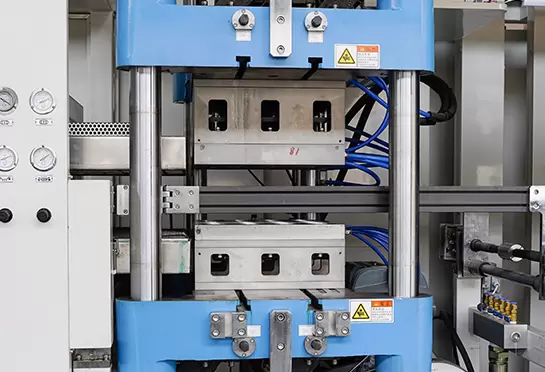

  • একটি দ্রুত ছাঁচ পরিবর্তন ডিভাইস আছে, যা ছাঁচ পরিবর্তনের জন্য সময়কে অত্যন্ত সংক্ষিপ্ত করে।

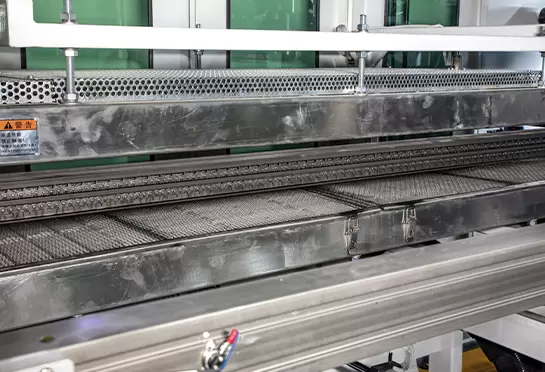

  • মেশিনটি পিআইডি তাপমাত্রা ব্যবস্থা গ্রহণ করে, এটি উচ্চ নির্ভুলতা এবং তাপমাত্রা নিয়ন্ত্রণ সহনশীলতা <1℃ দেখায়।

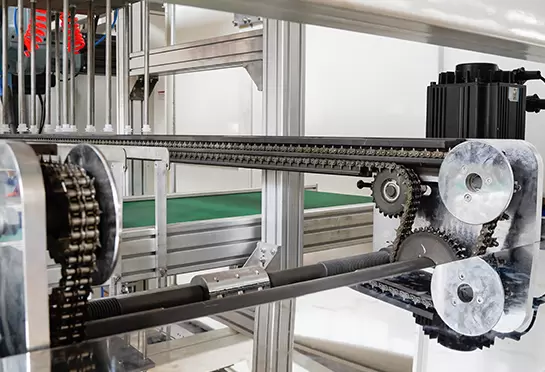

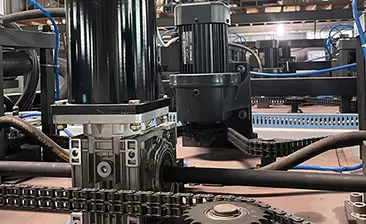

  • দাঁতের চেইনটি 65#Mn দিয়ে তৈরি, শীট বোঝাতে সাহায্য করে। জল শীতল সঙ্গে অ্যালুমিনিয়াম রেল, জল সংরক্ষণ করুন.

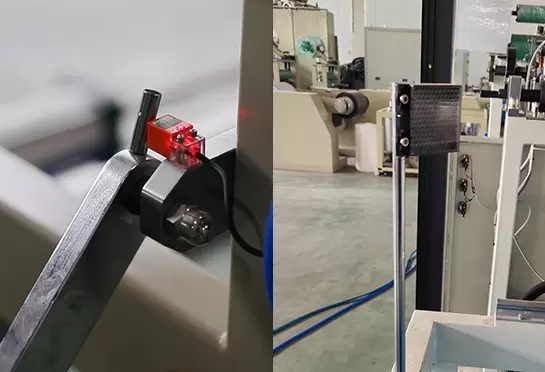

  • উত্পাদন প্রক্রিয়া থেকে অপারেটিং ত্রুটি প্রতিরোধ করার জন্য খাওয়ানো এবং গরম করার অংশে অপটোইলেক্ট্রনিক সুইচ রয়েছে।

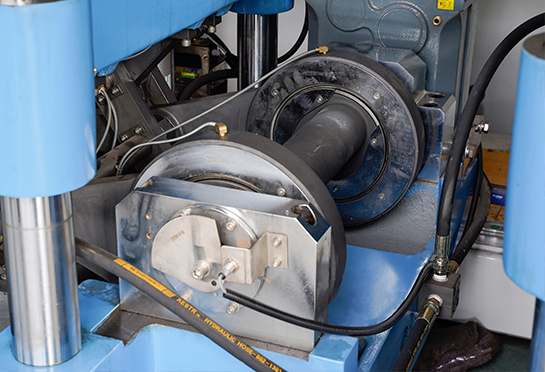

  • প্রতিটি স্টেশন উদ্ভট ক্র্যাঙ্ক সংযোগ কাঠামো দ্বারা চালিত হয়।

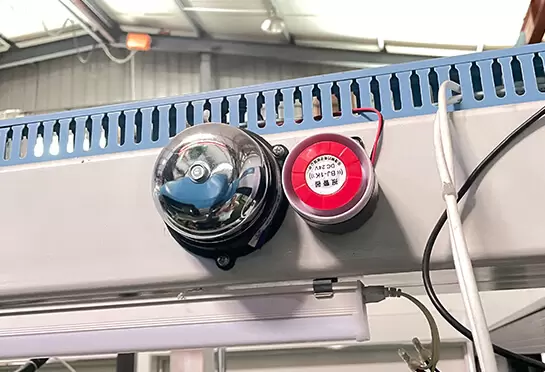

  • স্লাইডিং দরজাগুলির একটি অ্যালার্ম ফাংশন রয়েছে।
  • কম বেরিসেন্টার এবং সমাপ্ত পণ্যের উচ্চতা সেইসাথে অবিচলিত চালানো সহজ অপারেশন এবং বন্ধুত্বপূর্ণ দেখার নিশ্চিত করে।
প্রতিটি সার্ভো মোটরের মেশিনের ওভারওয়ার্কিংয়ের জন্য ওভারলোড সুরক্ষা রয়েছে। প্রতিটি সার্ভো মোটরের মেশিনের ওভারওয়ার্কিংয়ের জন্য ওভারলোড সুরক্ষা রয়েছে।
একটি দ্রুত ছাঁচ পরিবর্তন ডিভাইস আছে, যা ছাঁচ পরিবর্তনের জন্য সময়কে অত্যন্ত সংক্ষিপ্ত করে। একটি দ্রুত ছাঁচ পরিবর্তন ডিভাইস আছে, যা ছাঁচ পরিবর্তনের জন্য সময়কে অত্যন্ত সংক্ষিপ্ত করে।
মেশিনটি পিআইডি তাপমাত্রা ব্যবস্থা গ্রহণ করে, এটি উচ্চ নির্ভুলতা এবং তাপমাত্রা নিয়ন্ত্রণ সহনশীলতা <1℃ দেখায়। মেশিনটি পিআইডি তাপমাত্রা ব্যবস্থা গ্রহণ করে, এটি উচ্চ নির্ভুলতা এবং তাপমাত্রা নিয়ন্ত্রণ সহনশীলতা <1℃ দেখায়।
দাঁতের চেইনটি 65#Mn দিয়ে তৈরি, শীট বোঝাতে সাহায্য করে। জল শীতল সঙ্গে অ্যালুমিনিয়াম রেল, জল সংরক্ষণ করুন. দাঁতের চেইনটি 65#Mn দিয়ে তৈরি, শীট বোঝাতে সাহায্য করে। জল শীতল সঙ্গে অ্যালুমিনিয়াম রেল, জল সংরক্ষণ করুন.
উত্পাদন প্রক্রিয়া থেকে অপারেটিং ত্রুটি প্রতিরোধ করার জন্য খাওয়ানো এবং গরম করার অংশে অপটোইলেক্ট্রনিক সুইচ রয়েছে। উত্পাদন প্রক্রিয়া থেকে অপারেটিং ত্রুটি প্রতিরোধ করার জন্য খাওয়ানো এবং গরম করার অংশে অপটোইলেক্ট্রনিক সুইচ রয়েছে।
প্রতিটি স্টেশন উদ্ভট ক্র্যাঙ্ক সংযোগ কাঠামো দ্বারা চালিত হয়। প্রতিটি স্টেশন উদ্ভট ক্র্যাঙ্ক সংযোগ কাঠামো দ্বারা চালিত হয়।
স্লাইডিং দরজাগুলির একটি অ্যালার্ম ফাংশন রয়েছে। স্লাইডিং দরজাগুলির একটি অ্যালার্ম ফাংশন রয়েছে।
কম বেরিসেন্টার এবং সমাপ্ত পণ্যের উচ্চতা সেইসাথে অবিচলিত চালানো সহজ অপারেশন এবং বন্ধুত্বপূর্ণ দেখার নিশ্চিত করে। কম বেরিসেন্টার এবং সমাপ্ত পণ্যের উচ্চতা সেইসাথে অবিচলিত চালানো সহজ অপারেশন এবং বন্ধুত্বপূর্ণ দেখার নিশ্চিত করে।
