থ্রি স্টেশন প্লাস্টিক থার্মোফর্মিং মেশিনের কাজের প্রক্রিয়া

LITAI দ্বারা সরবরাহিত TTF-700A থ্রি স্টেশন প্লাস্টিক থার্মোফর্মিং মেশিনের সংক্ষেপে পরিচয় করিয়ে দেওয়া যাক । পূর্ববর্তী সাধারণ ভ্যাকুয়াম মেশিনের তুলনায়, TTF-700A একটি সম্পূর্ণ স্বয়ংক্রিয় প্লাস্টিক থার্মোফর্মিং মেশিন যা শীট লোডিং, শীট কনভেয়, হিটিং, ফর্মিং, কাটিং, স্ট্যাকিং এবং রিওয়াইন্ডিংকে একীভূত করে। TTF-700A চূড়ান্ত পণ্যগুলিতে ব্যাপকভাবে ব্যবহৃত হবে, যেমন খাদ্য পাত্র, ডিমের ট্রে, চারা প্লেট, প্লেট, কফির ঢাকনা ইত্যাদি।

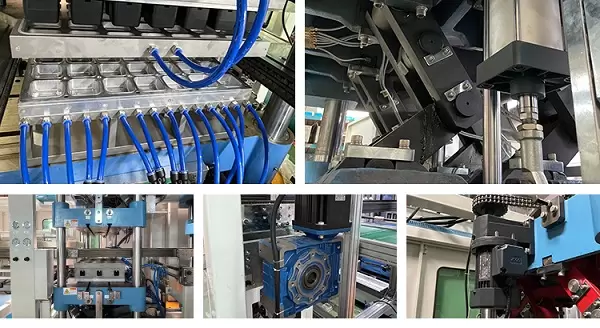

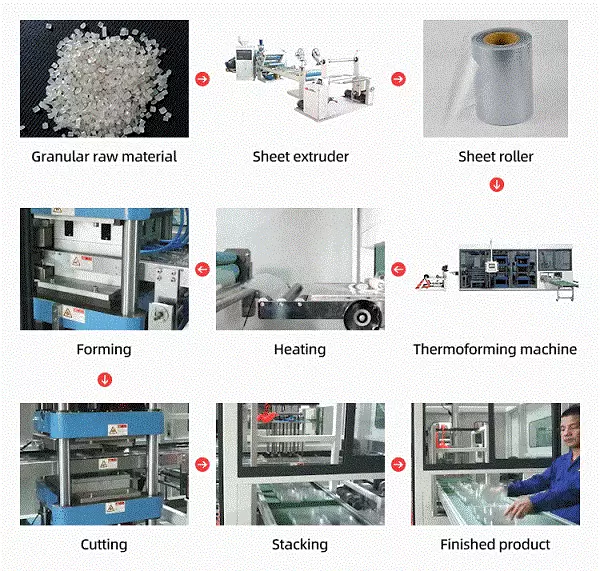

TTF-700A থ্রি স্টেশন প্লাস্টিক থেরমোফর্মিং মেশিনের কার্যপ্রবাহ

নং ১ - TTF-700A এর শিট লোডার

১, স্বয়ংক্রিয়ভাবে লোড করুন, মানব সম্পদের খরচ কম করুন;

2, শীটটি ইতিবাচকভাবে পরিবহন করে, পরিবহনকারী সার্ভো মোটরের লোড কমিয়ে দেয়;

3, প্রক্সিমিটি সুইচ চতুর নিয়ন্ত্রণ, খুব দ্রুত পৌঁছে দিয়ে শীট থেকে পড়ে যাওয়া থেকে মুক্তি পাওয়া;

৪, ডাবল স্টেশন, বড় ব্যাস, শীট কয়েল পরিবর্তনের ফ্রিকোয়েন্সি কমায়, উৎপাদন দক্ষতা উন্নত করে।

নং ২ - TTF-700A এর অংশ বহন করা

১, অ্যালুমিনিয়ামের গাইড রেল ঠান্ডা জলে পূর্ণ, যা উত্তপ্ত শীটকে দক্ষতার সাথে ঠান্ডা করতে পারে এবং স্থিতিশীল পরিবহনের দিকে পরিচালিত করে।

২, বিশেষায়িত ডিগ্রি সহ দাঁতযুক্ত চেইন পাংচারিংকে অনেক সহজ করে তোলে, বিশেষায়িত উপাদান সহ - 65Mn এটিকে আরও শক্তিশালী এবং টেকসই করে তোলে।

৩, সামঞ্জস্যযোগ্য প্রস্থ এবং খণ্ডিত চেইন, যা শীট প্রস্থের বিস্তৃত পরিসরের জন্য উপযুক্ত এবং গরম করার কারণে শীট ঝুলে যাওয়ার সমস্যার সমাধান করে।

৪, সার্ভো মোটর দ্বারা চালিত, সঠিক এবং দক্ষ।

নং ৩ - TTF-700A এর হিটিং পার্ট

১, জার্মান ব্র্যান্ড এলস্টাইন হিটিং টাইল, চমৎকার ইনসুলেশন কর্মক্ষমতা এবং গরম করার দক্ষতা গ্রহণ করুন, যার ফলে সময় এবং শক্তি সাশ্রয় হয়। (গতি ৫০% এর বেশি বৃদ্ধি করুন এবং ৩০% এর বেশি শক্তি সাশ্রয় করুন)। এর উপর ভিত্তি করে, প্রকৃত বিদ্যুৎ খরচ রেটেড পাওয়ারের প্রায় ৩০%, এটি অসাধারণ এবং আশ্চর্যজনক।

২, চুলাটির দৈর্ঘ্য গঠনের ক্ষেত্রের প্রস্থের ৪ গুণ, যাতে শীটটি একটি নির্দিষ্ট প্লাস্টিকাইজিং সময়ের মধ্যে আরও বেশি দূরত্ব অতিক্রম করতে পারে, গতি উন্নত করতে যাতে আউটপুট উন্নত হয়।

৩, অপ্টিমাইজড হিটিং টাইল লেআউট সহ চুলার দুটি স্তর দ্বারা বিভক্ত, শীটটিকে সম্পূর্ণ এবং সমানভাবে উত্তপ্ত করে তোলে।

৪, পুরো চুলাটি ৪৪টি পৃথক তাপমাত্রা নিয়ন্ত্রণ ইউনিটে বিভক্ত, ১ ডিগ্রি সেলসিয়াসে নির্ভুলতা নিয়ন্ত্রণযোগ্য, যাতে প্রতিটি পণ্যের শীট পুরোপুরি প্লাস্টিকাইজড হয়।

৫, সুরক্ষামূলক লোহার জাল দিয়ে আবৃত যাতে চাদরটি গরম করার টাইলের উপর না পড়ে এবং আগুন না লাগে, নিরাপদ এবং নির্ভরযোগ্য।

নং ৪ - TTF-700A এর গঠন স্টেশন

১, সাপোর্টিং এর জন্য চার-স্তম্ভের (৪০ কোটি শিটিল) কাঠামো এবং গাইডিং এর জন্য ইউনিবডি মোল্ড প্লেট (TQ-৬০০ স্টিল) কাঠামো গ্রহণ করুন, যা আমাদের ফর্মিং স্টেশনকে আরও শক্তিশালী এবং স্থিতিশীল করে তোলে, শক শোষণ এবং পরিধান প্রতিরোধী করে তোলে।

২, আমাদের ফর্মিং স্টেশনে চারটি বাফার সিলিন্ডার রয়েছে, যা ক্ল্যাম্পিংয়ের শক কমায়, যাতে শীটটি মসৃণভাবে চালানো যায়।

৩, গাইড প্লেটের মধ্যে সমান্তরাল ভুল বিন্যাস ০.০৫ মিমি-এর কম, এবং ছাঁচের জন্য, ০.০৩ মিমি-এর কম, যা শিল্পের গড় মানের চেয়ে অনেক কম। তাই আমাদের গঠনকারী পণ্যের আকার আরও নির্ভুল হবে, নীচের অংশ আরও নিখুঁত হবে।

৪, সংযোগ ব্যবস্থা পরিধান প্রতিরোধী ইস্পাত বুশিং গ্রহণ করে, আরও ওজন বহন করে, আরও সুনির্দিষ্টভাবে ঘোরে। এবং প্রতিসম সুইং মেশিন চালানোর সমান্তরালতা নিশ্চিত করে, চারটি স্তম্ভের ট্রান্সভার্স ঘর্ষণ এড়ায় এবং মেশিনটিকে আরও দীর্ঘায়ু করে।

৫, ছাঁচ পরিবর্তনের সহায়ক প্রক্রিয়া, যা স্লাইডিং রেল এবং সাপোর্টিং বার দিয়ে সজ্জিত, দ্রুত পরিবর্তন উপলব্ধি করতে, আরও সময় এবং শ্রম সাশ্রয় করতে।

৬, উচ্চ-শক্তি সম্পন্ন সার্ভো মোটর, অতি নির্ভুলতা, উচ্চ দক্ষতা এবং কম শব্দ দ্বারা চালিত।

৭, নির্দিষ্ট পরিমাণ এবং সময়ের মধ্যে বুদ্ধিমান তৈলাক্তকরণ, যাতে মেশিনটি দীর্ঘজীবী এবং টেকসই হতে পারে।

৮, ছাঁচের গহ্বরের ভিতরে শীতল জল থাকে, যা শীতলকরণের গতি ত্বরান্বিত করে এবং এটি ভেঙে ফেলা সহজ করে তোলে।

৯, কার্যকারী তত্ত্বটি হল প্যাস্টিভ এবং নেতিবাচক চাপের সংমিশ্রণ এবং কিছু নাইলন প্লাগ দ্বারা ছাঁচে স্ট্রেন্থিংকে আটকানো, যা পণ্য তৈরির আরও শক্তিশালী ক্ষমতা রাখে।

১০, উপরের এবং নীচের স্টেশনগুলি স্বয়ংক্রিয়ভাবে, দ্রুত এবং আরও সুবিধাজনকভাবে সামঞ্জস্য করতে পারে।

১১, অদ্ভুত চাকা নির্মাণ একপাশে রাখুন, দৃশ্যমান চলমান, সহজ রক্ষণাবেক্ষণ।

নং ৫ - TTF-700A এর পাঞ্চিং স্টেশন

১, সাপোর্টিং এর জন্য চার-স্তম্ভের (৪০ কোটি শিটিল) কাঠামো এবং গাইডিং এর জন্য ইউনিবডি মোল্ড প্লেট (TQ-৬০০ স্টিল) কাঠামো গ্রহণ করুন, যা আমাদের পাঞ্চিং স্টেশনকে আরও শক্তিশালী এবং স্থিতিশীল করে তোলে, শক শোষণ এবং পরিধান প্রতিরোধী করে তোলে।

2, অদ্ভুত চাকা নির্মাণ একপাশে গ্রহণ করুন, দৃশ্যমান চলমান, সহজ রক্ষণাবেক্ষণ।

৩, পাঞ্চিং স্টেশনে আমাদের চারটি বাফার সিলিন্ডার রয়েছে, যা ক্ল্যাম্পিংয়ের শক কমায়, যাতে শীটটি মসৃণভাবে চালানো যায়।

৪, গাইড প্লেটের মধ্যে সমান্তরাল ভুল সারিবদ্ধতা ০.০৫ মিমি-এর কম, এবং ছাঁচের ক্ষেত্রে, ০.০৩ মিমি-এর কম, শিল্পের গড় মানের তুলনায় অনেক কম। এটি গর্তের অবস্থানকে আরও সুনির্দিষ্ট করে তুলবে এবং পণ্যটি আরও ভালো দেখাবে। এবং পাঞ্চিং ব্লেডকে আরও দীর্ঘস্থায়ী করে তোলে।

৫, নির্দিষ্ট পরিমাণ এবং সময়ের মধ্যে বুদ্ধিমান তৈলাক্তকরণ, যাতে মেশিনটি দীর্ঘজীবী এবং টেকসই হতে পারে।

৬, উচ্চ-শক্তি সম্পন্ন সার্ভো ড্রাইভ, যা উচ্চতর পাঞ্চিং বল এবং আরও ভালো পণ্য তৈরি করে।

৭, ছাঁচ পরিবর্তনের সহায়ক প্রক্রিয়া, যা স্লাইডিং রেল এবং সাপোর্টিং বার দিয়ে সজ্জিত, দ্রুত পরিবর্তন উপলব্ধি করতে, আরও সময় এবং শ্রম সাশ্রয় করতে।

৮, সংযোগ ব্যবস্থা পরিধান প্রতিরোধী ইস্পাত বুশিং গ্রহণ করে, আরও ওজন বহন করে, আরও সুনির্দিষ্টভাবে ঘোরে। এবং প্রতিসম সুইং মেশিন চালানোর সমান্তরালতা নিশ্চিত করে, চারটি স্তম্ভের ট্রান্সভার্স ঘর্ষণ এড়ায় এবং মেশিনটিকে আরও দীর্ঘায়ু করে।

৯, ওয়ার্কস্টেশনটি কেবল স্বয়ংক্রিয়ভাবে উপরে এবং নীচে সামঞ্জস্য করা যায় না, বরং ওয়ার্কস্টেশনগুলির মধ্যেও সামঞ্জস্য করা যায় যার সংঘর্ষ-বিরোধী ফাংশন রয়েছে, উভয়ই পুরো ওয়ার্কস্টেশন সিস্টেমটিকে আরও সুবিধাজনক, দ্রুত এবং নিরাপদ করে তোলে।

১০, আলাদা পাঞ্চিং ব্লেড, এটি প্রতিস্থাপন করা সহজ, সাশ্রয়ী।

নং 6 - TTF-700A এর কাটিং স্টেশন

১, সাপোর্টিং এর জন্য চার-স্তম্ভের (৪০ কোটি শিটিল) কাঠামো এবং গাইডিং এর জন্য ইউনিবডি মোল্ড প্লেট (TQ-৬০০ স্টিল) কাঠামো গ্রহণ করুন, যা আমাদের ফর্মিং স্টেশনকে আরও শক্তিশালী এবং স্থিতিশীল করে তোলে, শক শোষণ এবং পরিধান প্রতিরোধী করে তোলে।

2, গাইড প্লেটের মধ্যে সমান্তরাল ভুল বিন্যাস 0.05 মিমি-এর কম, এবং ছাঁচের জন্য, 0.03 মিমি-এর কম, যা শিল্পের গড় মানের চেয়ে অনেক কম। এটি পণ্য কাটাকে আরও নির্ভুলতা এবং নিখুঁত করে তোলে।

৩, ওয়ার্কস্টেশনটি কেবল স্বয়ংক্রিয়ভাবে উপরে এবং নীচে সামঞ্জস্য করা যায় না, বরং ওয়ার্কস্টেশনগুলির মধ্যেও সামঞ্জস্য করা যায় যার সংঘর্ষ-বিরোধী ফাংশন রয়েছে, উভয়ই পুরো ওয়ার্কস্টেশন সিস্টেমটিকে আরও সুবিধাজনক, দ্রুত এবং নিরাপদ করে তোলে।

৪, ছাঁচের ব্লেডটি হিটিং গাইড প্লেট দ্বারা উত্তপ্ত হয়, যা পণ্যটি কাটা সহজ করে তোলে এবং প্রান্তটি আরও নিখুঁত হয়।

৫, হিটিং গাইড প্লেটে অতিরিক্ত গরম হওয়ার অ্যালার্ম ফাংশন (৯০°C), যা নিরাপদ এবং নির্ভরযোগ্য।

৬, উচ্চ-ক্ষমতার সার্ভো মোটর, শক্তিশালী কাটিং বল রয়েছে, কাটিং লাইনটি ১২ মিটার পর্যন্ত পৌঁছাতে পারে, যাতে কাটিং নিখুঁতভাবে সম্পন্ন হয়।

৭, চলমান ব্লেডটিতে একটি পজিশনিং গাইড ফাংশন রয়েছে, যা পণ্যের কাটাকে আরও নির্ভুল করে তোলে।

৮, বুদ্ধিমান লুব্রিকেশন সিস্টেমটি একটি নির্দিষ্ট পরিমাণ এবং সময়ের মধ্যে লুব্রিকেট করতে পারে, যা মেশিনটিকে দীর্ঘায়ু এবং টেকসই করে তুলতে পারে।

৯, ছাঁচ পরিবর্তনের সহায়ক প্রক্রিয়া, যা স্লাইডিং রেল এবং সাপোর্টিং বার দিয়ে সজ্জিত, দ্রুত পরিবর্তন উপলব্ধি করতে, আরও সময় এবং শ্রম সাশ্রয় করতে।

১০, আমাদের পাঞ্চিং স্টেশনে চারটি বাফার সিলিন্ডার রয়েছে, যা ক্ল্যাম্পিংয়ের শক কমায়, যাতে শীটটি মসৃণভাবে চালানো যায়।

১১, অদ্ভুত চাকা নির্মাণ একপাশে রাখুন, দৃশ্যমান চলমান, সহজ রক্ষণাবেক্ষণ।

১২, সংযোগ ব্যবস্থা পরিধান প্রতিরোধী ইস্পাত বুশিং গ্রহণ করে, আরও ওজন বহন করে, আরও সুনির্দিষ্টভাবে ঘোরে। এবং প্রতিসম সুইং মেশিন চালানোর সমান্তরালতা নিশ্চিত করে, চারটি স্তম্ভের ট্রান্সভার্স ঘর্ষণ এড়ায় এবং মেশিনটিকে আরও দীর্ঘায়ু করে।

নং ৭ - TTF-700A এর স্ট্যাকিং স্টেশন

১, পুশ ডাউন স্ট্যাকিং টাইপ গ্রহণ করুন, এটি বেশিরভাগ পণ্যের প্রয়োজনীয়তা পূরণের জন্য অর্থনৈতিক।

2, স্ট্যাকিং সার্ভো মোটর দ্বারা চালিত হয়, যা আরও নির্ভুলতা এবং দক্ষ করে তোলে।

3, অপসারণযোগ্য এবং প্রতিস্থাপনযোগ্য কনভেয়িং বেল্ট দিয়ে সজ্জিত, দক্ষ এবং সুবিধাজনক।

৪, বিভিন্ন পণ্যের চাহিদা মেটাতে প্রতিস্থাপনযোগ্য সাক রড ডিভাইস।

৫, স্ট্যাকিং শব্দ কমাতে একাধিক মাফলার ডিভাইস দিয়ে সজ্জিত।

৬, অ্যালুমিনিয়াম সাক রড, হালকা এবং টেকসই।

পিএলসি

১, বন্ধুত্বপূর্ণ ইন্টারেক্টিভ ইন্টারফেস, এটি পরিচালনা করা সহজ।

2, বিশাল পণ্য ডেটা স্টোরেজের প্রয়োজনীয়তা পূরণের জন্য বৃহৎ মেমরি।

3, পণ্যের তথ্য সংরক্ষণ করা হয় এবং একটি মূল ফাংশনের মাধ্যমে পড়া হয়, সহজে পরিচালনা করা যায়।

৪, চলমান টাচ স্ক্রিনটি অপারেশনটিকে নমনীয় এবং সুবিধাজনক করে তোলে।

৫, উচ্চ ইন্টিগ্রেশন, ডেটা ভিজ্যুয়ালাইজেশন, নিয়ন্ত্রণ করা সহজ।

TTF-700A থ্রি স্টেশন প্লাস্টিক থার্মোফর্মিং মেশিন সরবরাহকারী - LITAI

LITAI MACHINERY Co., Ltd. ২০০১ সালে প্রতিষ্ঠিত হয়েছিল, এটি স্বয়ংক্রিয় মাল্টি-স্টেশন প্লাস্টিক থার্মোফর্মিং মেশিন, প্লাস্টিক কাপ উৎপাদন লাইন, BOPS প্লাস্টিক থার্মোফর্মিং মেশিন, ছাঁচ, PET শিট এক্সট্রুডার এবং মাল্টিলেয়ার PP/PS শিটের একটি পেশাদার প্রস্তুতকারক। আমরা শিল্প ও বাণিজ্যের উৎপাদন, গবেষণা ও উন্নয়ন, উৎপাদন এবং বিক্রয়কে একীভূত করে এমন একটি উৎস প্রস্তুতকারক। পরামর্শের জন্য নতুন এবং পুরাতন গ্রাহকদের স্বাগত জানাই!
